电源板上替换固态电容，只要容值、耐压、尺寸匹配，就能直接代换吗？我们通过研读立隆电子 Lelon 的 OP-CAP 高分子固态铝电解产品线，来把这个问题讲清楚。同属高分子固态电容，不同系列侧重点截然不同：有的主打低 ESR，有的侧重耐久寿命，还有的最高工作温度可达 125℃。这些性能标签背后，对应着差异化的电气参数、测试条件，甚至完全不一样的寿命推算模型。
对研发和采购而言，选品的关键，就是分清各系列解决的实际问题，并且保证参数在同等测试条件下对比。
01 同样 6.3V/330μF，同尺寸 OVH 与 OVB 有何差别
固定容量、耐压与体积：立隆 2026 英文目录里，OVH、OVB 均有 6.3V、330μF、φ8×6.7mm 规格。OVH 最大 ESR 9mΩ，额定纹波电流 4.5Arms；OVB 为 14mΩ、3.9Arms。
需要注意参数测试前提：ESR 在 20℃、100kHz\~300kHz 测得，额定纹波电流为 100kHz、105℃条件下数值。只有测试条件统一，对比才有意义。
乍看 OVH 性能更优，但耐久指标差异巨大：OVH 是 105℃、2000 小时，OVB 可达 105℃、20000 小时。 相同封装空间下，两款产品取舍不同：低 ESR 有助于降低纹波损耗，高额定纹波电流代表更强的电流耐受能力，而耐久时长则是另一项可靠性指标。
不能简单推论 “OVH 全系列 ESR 都更低”，也不能认定长寿命就一定牺牲 ESR。询价时，务必完整标注系列、耐压、容值、尺寸与测试条件，避免跨规格对比。

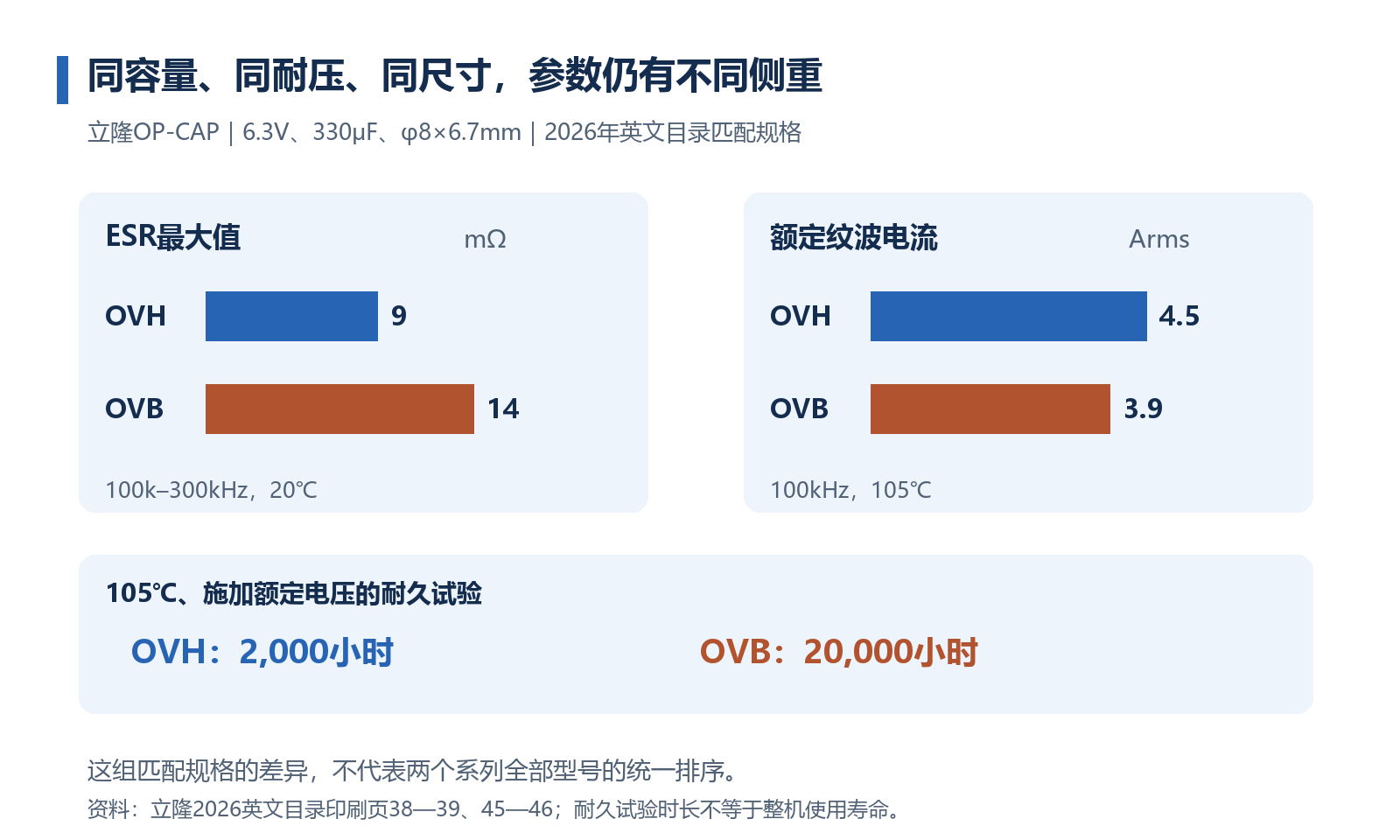

图1｜相同耐压、容量和尺寸下的目录参数对照。图中耐久时间为额定电压、105℃条件下的试验时长，不是整机寿命。
02 从2000到20000小时，为什么不能直接说寿命翻十倍？
目录中的耐久时间，首先对应一套试验。
OVH和OVB都要求在105℃施加额定电压，经过各自规定时长后，恢复到20℃检查容量变化、损耗、ESR和漏电流是否满足要求。它描述的是器件通过规定条件考核的能力。
设备现场的环境温度、纹波和散热情况却未必相同。把20000除以2000，得到的十倍，只是这两个耐久时长的比值，不能直接用来承诺整机多用十倍时间。
更容易被忽略的是，立隆为不同系列安排了不同的寿命推算公式。
原厂使用注意事项把OVH归入公式一，按温差每20℃对应10倍的模型推算；OVB归入公式二，按温差每10℃对应2倍的模型推算。两者连温度定义也不同：前者使用额定最高工作温度与实际环境温度，后者涉及规定条件下与实际工况下的电容中心温度。

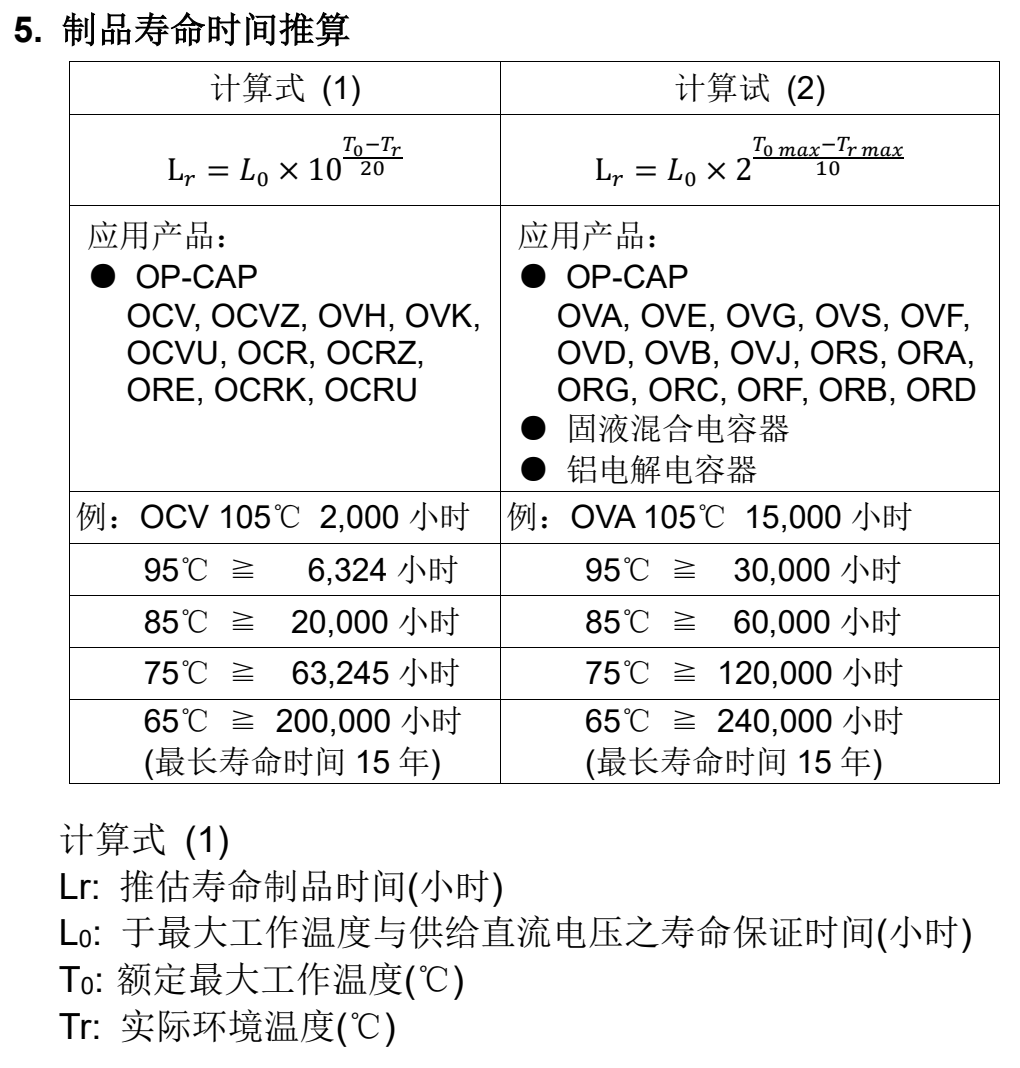

图2｜立隆使用注意事项原文节选。图中演算案例为OCV和OVA；OVH、OVB分别列在两种公式的适用系列中，不能把案例数值直接当作它们的寿命预测。
“温度每降10℃，寿命就翻倍”不能直接套到全部OP-CAP系列。使用模型前，必须确认系列归属和温度口径。原厂还给出了约15年的最大推算寿命边界，这同样不是每颗电容都能使用15年的保证。
因此，长时间运行的电源选电容，不能停在“买20000小时款”这一步。先厘清设备的运行温度、负载持续时间，再按对应模型评估，所得结论才有实际参考价值。
03 OCVU做到125℃，但耐久时间还要看额定电压
如果电容周围的温度已经超出105℃系列的适用范围，单纯增加105℃下的耐久小时数，解决不了温度边界问题。
立隆OCVU系列把工作温度范围扩展到-55℃至125℃，但其耐久规格并不是全系列统一“125℃、2000小时”。原厂资料明确区分：2.5—4V规格为125℃、1000小时；6.3—16V规格为125℃、2000小时。

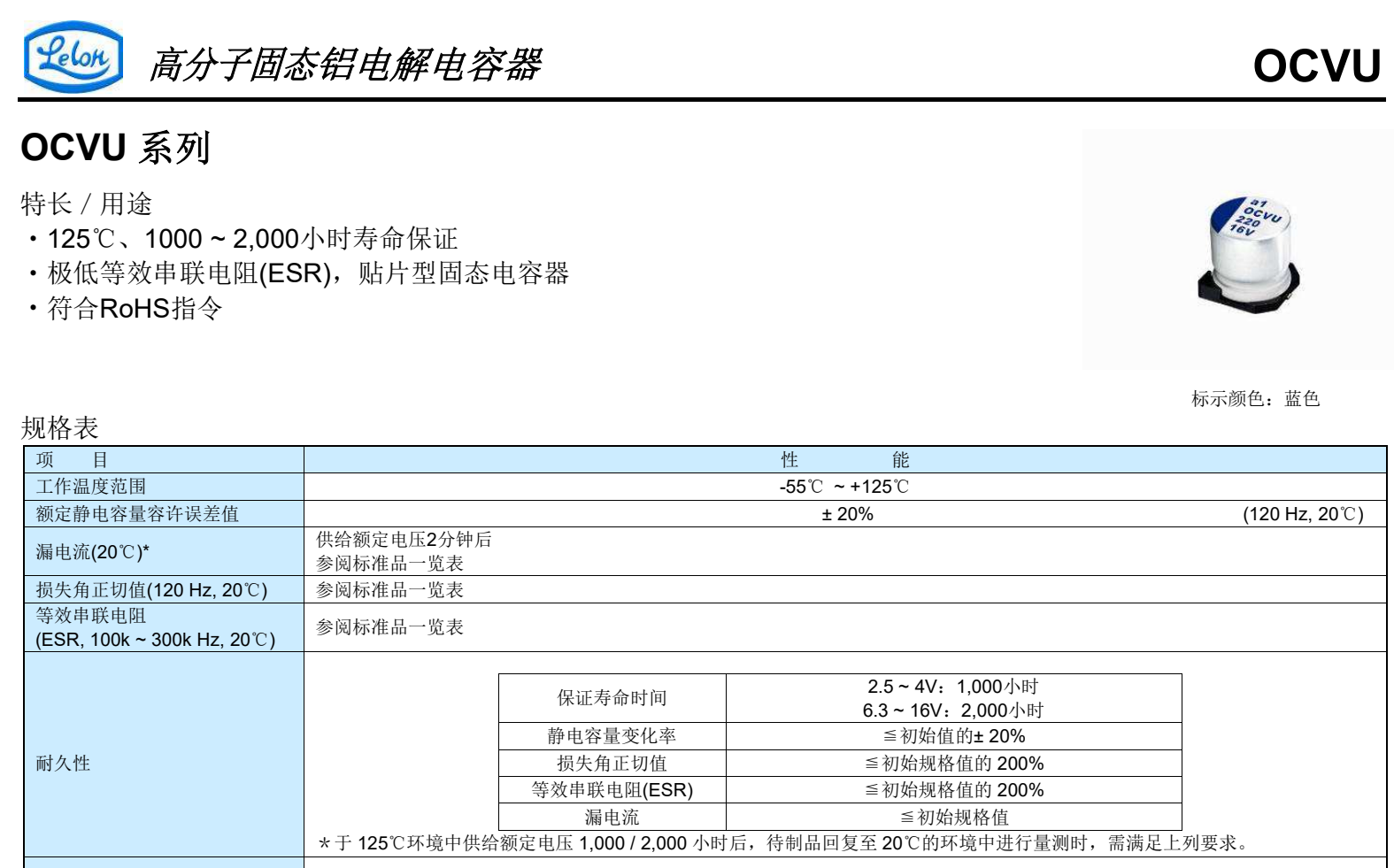

图3｜OCVU原厂资料节选。耐久项目按额定电压划分时长，产品插图用于展示系列外观。
这个细节会直接影响选型表。如果只从系列简介摘下“耐高温、长寿命”，再统一写成2000小时，低电压规格的条件就被改写了。
耐久试验后的判定标准也值得一起读。OVH、OVB要求ESR低于规定值的150%，OCVU则要求不超过规定值的200%。这说明不同系列的“通过耐久考核”还包含不同的参数变化限度；只排小时数，仍然漏掉了一层条件。
而且，125℃工作温度上限也不意味着整个温区都能沿用同一个纹波电流额度。OCVU规格表分别列出了不高于105℃、以及高于105℃至125℃区间的纹波值，实际使用仍需对照对应条件。
对于布局紧凑、靠近热源的电源板，OCVU提供了一个高温方向的候选。但能否使用，还取决于具体电压、纹波与温度要求是否同时满足，不能仅凭“125℃”三个字完成选型。
04 选立隆固态电容，先写清任务，再挑系列
回到实际项目，比较OP-CAP可以从三类需求入手。
电源输出端更关注纹波和负载变化时，应先把ESR、纹波额定值及其频率条件列出来；设备需要长时间运行时，应进一步核对耐久条件和适用寿命模型；局部温度较高时，则应先检查温度上限，再看高温条件下的具体规格。

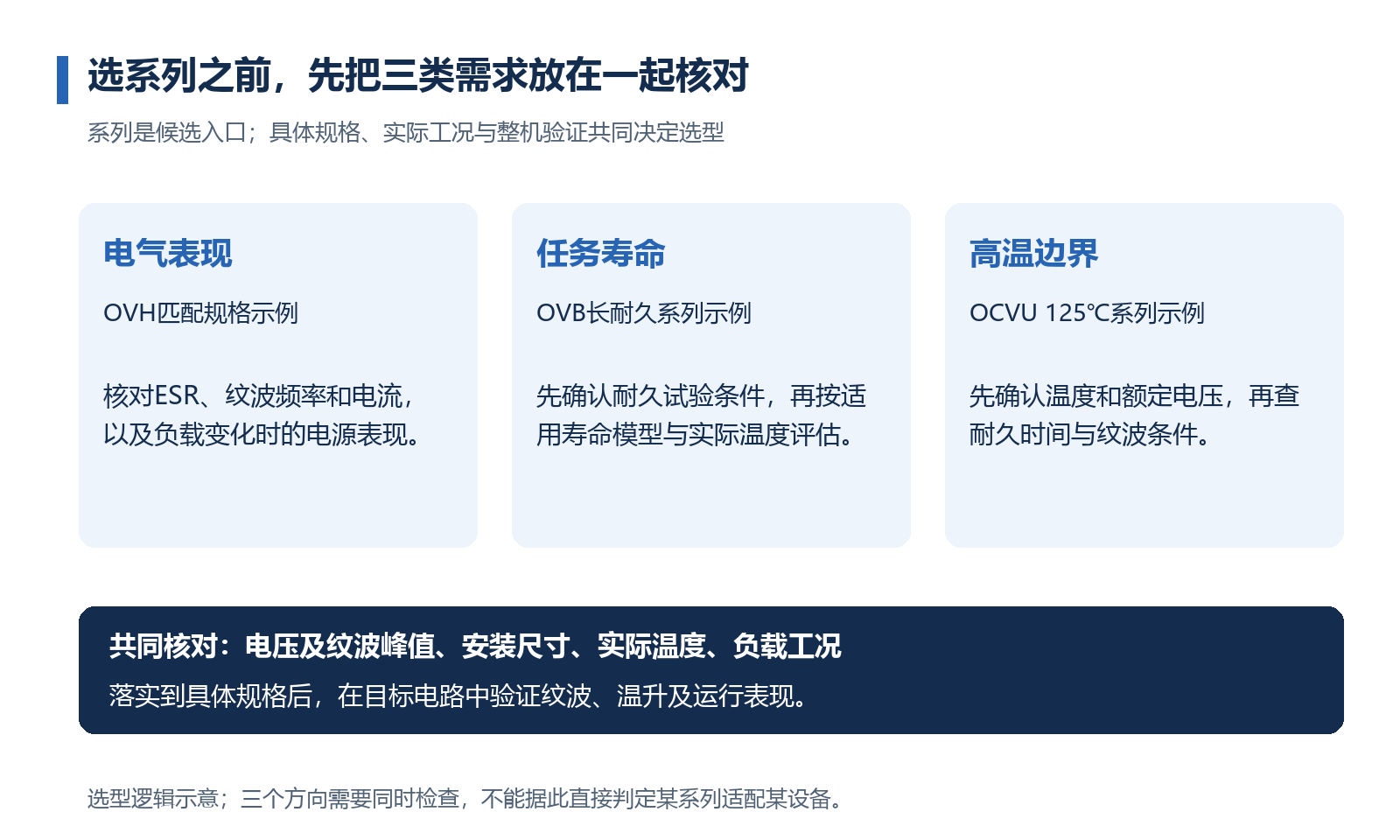

图4｜三类需求需要一起检查，图中的系列只是比较入口，不构成特定设备的直接用料推荐。
这些要求最终必须落在同一颗器件上。确认直流电压与纹波峰值、安装空间和实际温度，再落实到具体规格；换样后，还要在目标电路中检查输出纹波、温升和运行表现。
一张更实用的询价表，可以同时保留当前用料条件、候选规格和待验证项目。这样供应商回复的就不只是“有固态、可替代”，研发也能快速判断哪些参数已经对齐，哪些还需要补充资料或安排测试。
立隆值得单独研究的地方，也正在这里：OP-CAP不是一个笼统的“固态电容”标签。OVH、OVB和OCVU把低阻、长耐久、高温适应能力展开成了不同的规格组合。把这些差异读懂，才能知道自己需要的究竟是哪一种性能，以及为它核对哪些条件。
本文依据截至2026年9月14日核验的立隆原厂目录及使用注意事项整理；具体选型以对应规格书和原厂确认为准。
