把摄像头接上显示器，屏幕有画面，测试人员简单扫一眼：没有黑屏、没有花屏，直接判定产品通过。
但这颗摄像头真的就完全合格了吗？
有可能个别像素已经损坏，某一帧画面的时间戳莫名错乱，附属通信接口偶尔失灵；还有部分问题只会在特定分辨率、特定色彩格式、特定帧率条件下才会暴露。这类故障不会直接造成黑屏，却隐藏在源源不断的视频数据流当中。
摄像头分辨率越高、帧率越大，单纯靠人眼肉眼判断画面好坏的测试方式，就越来越靠不住。
2026 年 6 月，德国测试设备厂商 GÖPEL electronic 重点推出 Video Dragon 6222 配套模块化测试方案。该型号并非全新发布，而是针对高分辨率工业摄像头、车载成像与显示设备，升级完善整套测试能力。

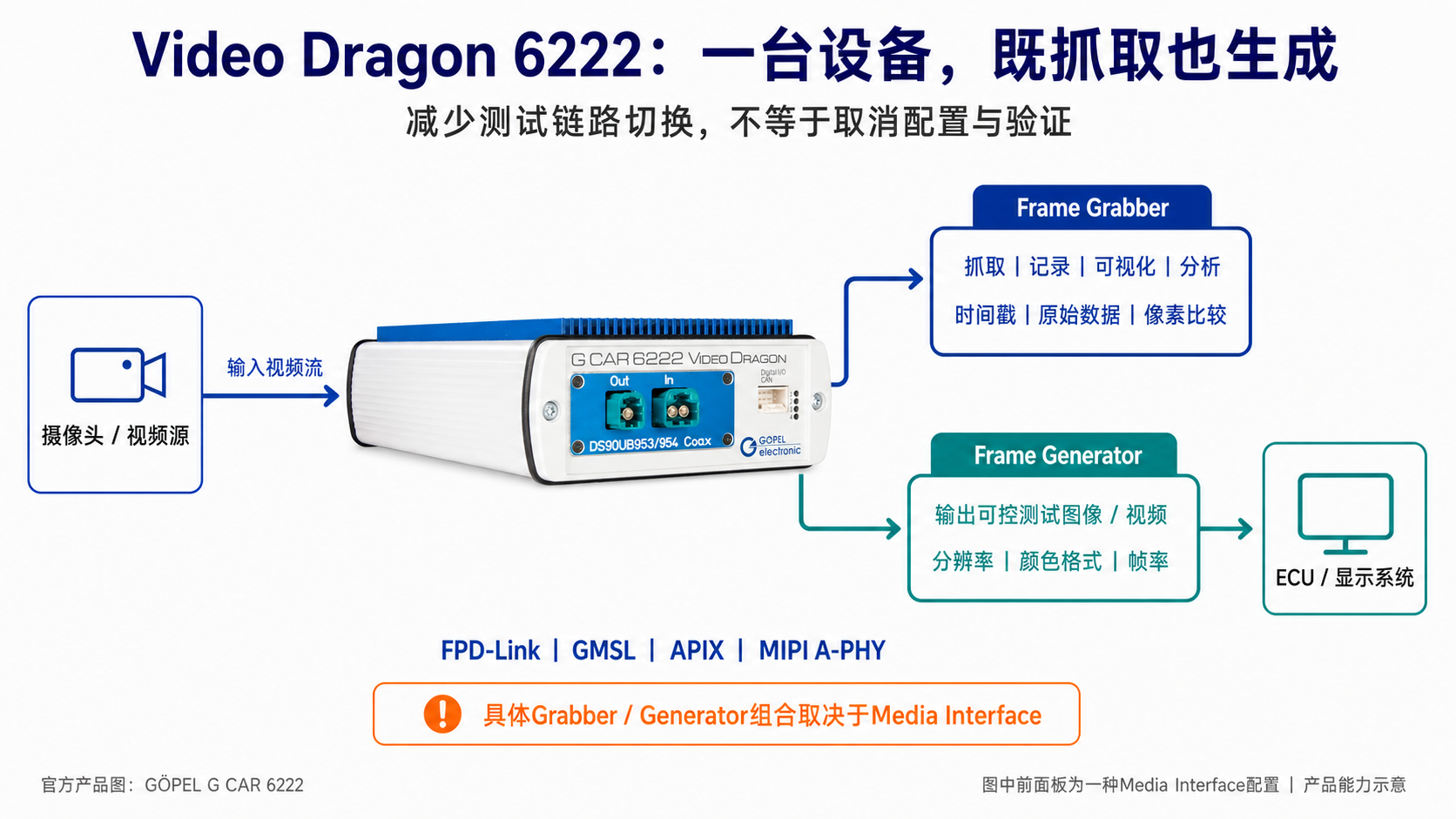

这套设备最大的特点，就是把图像抓取器（Frame Grabber）和图像生成器（Frame Generator）集成在同一台设备里：一边采集真实设备输出的视频画面，一边输出标准测试图像。
做摄像头测试，为什么既要接收画面，又要主动生成画面？
1、屏幕已经正常出图，为什么产线还不能判定产品合格？
传统摄像头测试逻辑很简单：上电接线，观察显示器画面，确认基础通信正常。面对低分辨率、低速、接口简单的老旧产品，这种方式可以快速排查黑屏、严重花屏、设备连接失败等明显故障。
但现在的视频链路早已不只是一颗摄像头。完整链路包含图像传感器、ISP 图像信号处理器、串行传输芯片、线缆连接器、解串芯片，还有 ECU 控制器或者显示单元；同时还要依靠 I²C、SPI、UART 等接口完成设备配置与状态交互。
画面异常，问题可能出在链路当中任意一个环节。摄像头无输出、传输芯片配置出错、连接器接触不良、帧时序错乱、显示端解析异常，最终表现都可能是黑屏，仅凭肉眼根本分不清故障源头。
更棘手的是大量隐性问题：像素偏移、色彩格式错误、偶发丢帧、帧顺序错乱、时间戳漂移，还有长时间运行才会复现的链路不稳定。这些问题肉眼很难分辨。
产线测试要确认的，早已不是 “有没有图像”，而是 “每输出一帧画面，是不是符合设计标准的那一帧”。
2、抓取器用来发现问题，生成器用来制造测试条件
图像抓取器 Frame Grabber，可以理解成一台高速视频记录仪。它对接摄像头或者视频信号源，完整录制视频流，同时记录时间戳和各类附属信息，还可以做像素级别的画面比对。
有了它，测试不再依赖人眼盯着屏幕，系统可以自动校验实际输出画面、帧顺序、时序参数，精准捕捉普通测试容易漏掉的异常。
而图像生成器 Frame Generator 的工作逻辑正好相反。它输出标准可控的测试图片、视频，可以自定义分辨率、色彩格式、帧率，把信号发送给 ECU 或者显示设备。
它的实用价值，就是可以临时把真实摄像头从链路里剥离出去。 如果输入标准测试图像，显示设备依旧异常，故障大概率出在解串芯片、ECU、显示控制器、屏幕这一侧； 如果标准图像可以正常显示，再回头排查摄像头以及上游信号链路，故障范围可以快速缩小。
抓取器拿到设备真实反馈，生成器输出标准化测试激励；二者集成到一套设备，才能完成「输出测试信号‑采集返回结果‑自动判定对错」完整测试闭环。
3、一台设备支持多类接口，不代表配置难度直接降低
Video Dragon 6222 采用 “通用基板 + 可更换介质接口模块” 的模块化设计。硬件支持 FPD‑Link II/III/IV、GMSL 2/3、APIX 2/3、MIPI A‑PHY 主流视频接口；配套侧带通信，可根据模块选配 UART、I²C、SPI、MII。

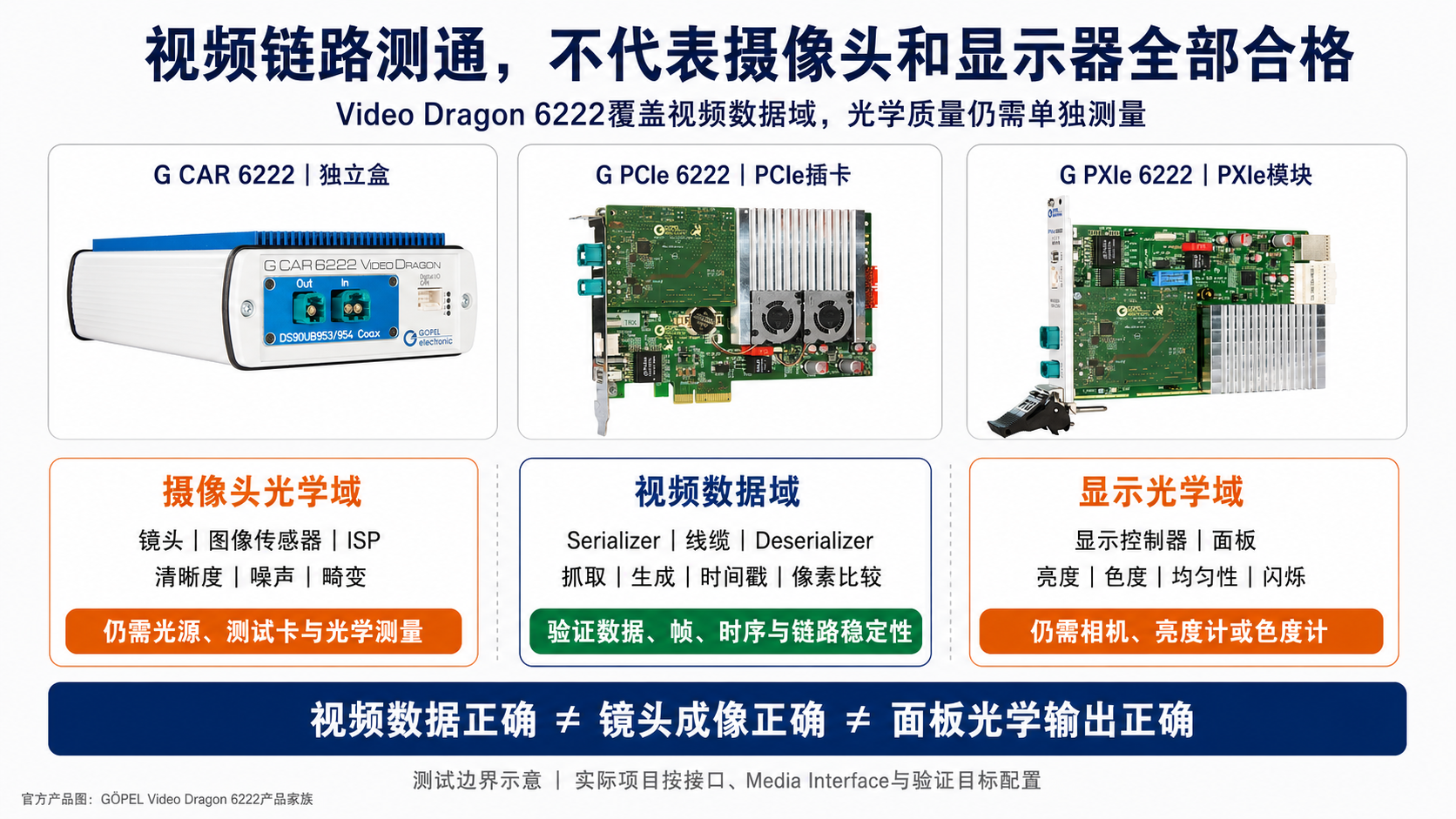

硬件提供三种硬件形态：
- G CAR 6222：独立整机，适合实验室调试、现场移动测试
- G PCIe 6222：PCIe 板卡形态，直接插入测试电脑
- G PXIe 6222：模块化机架版本，适配自动化量产产线
配套 Dragon Suite 软件，可以实现图像查看、视频录制、测试图案编辑、参数配置；G‑API 开放接口，方便对接自动化测试程序、试验台架、HIL 硬件在环系统。研发阶段搭建好的测试用例，可以复用在后期验证和产线，不用每个阶段全部重新开发测试工具。
但模块化不等于插上模块就能全部搞定。根据官方文档，具体介质接口模块，决定这台设备是只能抓图、只能出图，还是抓图生成二者兼备。串行 / 解串芯片、同轴 / STP 线缆、转接单元、附属通信接口，都要根据被测产品单独选型匹配。
主机硬件可以复用，真正增加工作量的，往往是各类接口模块、线缆转接板，以及整套测试程序的版本管理。
4、充当链路 “中间人” 能读取数据，但替代不了光学检测
GÖPEL 给出一种典型用法：中间人 Man‑in‑the‑Middle 模式。设备串接在原有视频链路中间，设备正常运行过程中，抓取、解析甚至转发视频信号。
这种模式非常适合排查接口兼容性、时序问题、附属通信稳定性、长时间运行可靠性。但想要做到串接设备之后完全不影响整机运行，需要结合实际项目做验证。新增的连接器、线缆、测试设备，有可能改变链路信号损耗、供电状态、信号握手逻辑，不能直接默认接入之后完全无影响。
还要分清设备的能力边界：Video Dragon 6222 只负责视频数据层面的检测。
它可以校验像素数据、帧信息、时间戳、接口通信是否符合标准，但是没办法判断镜头清晰度、光学畸变、传感器固有噪声、色彩还原效果好不好。光学相关指标，依旧需要测试卡、标准光源等专业光学设备完成检测。
对于显示屏也是同理。输入给到显示控制器的视频数据完全正确，不等于屏幕实际的亮度、色彩均匀度、闪烁、坏点就没有问题，屏幕光学表现还需要亮度计、色度计、相机做实测。
视频数据流正常、摄像头光学成像合格、屏幕显示效果达标，是三件完全独立的验证事项。
5、高清摄像头量产，不能直接把实验室方案照搬上产线
研发验证阶段，可以无限制长时间录制原始视频，遍历各种分辨率、色彩格式、帧率，反复复现各类边界异常。但量产 EOL 产线对测试节拍有严格要求，不可能每一台产品都连续跑几小时耐久测试。
更合理的思路是分层设计测试：
1、研发阶段：重点验证接口适配、图像格式、基础功能；
2、验证耐久阶段：长时间录制视频，复现偶发丢帧、时间戳异常、链路稳定性问题；
3、产线终测 EOL：使用简短标准测试图案，校验关键像素区域、帧时序、附属通信、设备身份，留存完整可追溯记录；
4、抽样质检工位：执行更长时间、更高深度的复核测试，避免复杂测试全部挤压在产线高速工位。
从公开信息仅能确认 Video Dragon 6222 硬件能力、接口范围和目标应用场景，目前没有公开确切车企、工业终端客户以及大规模产线落地案例，不能认定它已经成为摄像头产线的通用标准设备。
摄像头分辨率提升，增加的不只是图像像素数量，产线同时需要验证的数据量、接口状态、测试边界都成倍上涨。
图像抓取 + 图像生成集成在同一台设备，解决了测试激励、信号采集、故障定位的闭环问题。但一套设备能不能真正落地产线，还要看硬件适配成本、自动化对接能力、测试覆盖范围，以及产线测试节拍能否满足生产要求。
免责声明：本文基于公开资料整理，仅作行业交流，不构成产品选型或采购建议。设备配置、接口支持及实际测试能力请以原厂资料和项目验证结果为准。
