7月9日,北京举行的OCTS 2026开放计算技术大会,把一个过去藏在GPU背面的器件推到了聚光灯下——多相PWM控制器。
长工微带着双环路16相控制器IS6214A亮相并获奖,晶丰明源集中展示多相数字PWM控制器、DrMOS/SPS等AI供电方案。几乎在同一时间,南芯科技也公开了SD22442控制器与SD13050 DrMOS组合。进入8月,“国产AI电源芯片是不是要集体替代海外方案”的讨论迅速升温。
更关键的问题是:国产控制器已经做到12相、16相,为什么AI服务器BOM仍然不敢轻易切换?
一、16相已经不稀奇,真正稀缺的是完整供电方案
AI芯片的供电有点像给一座瞬间开满机器的工厂送电。GPU或者AI ASIC可能在极短时间内由低负载跳到满负载,核心电压却只有1V左右,电流需求可以达到数百安甚至千安级。如果只用一路功率级硬扛,器件、走线和散热都会迅速吃不消。
多相供电的做法,是把大电流拆给多个DrMOS或SPS并联承担。16相控制器相当于总指挥,负责安排每一相何时开关、输出多少电流,以及如何进行均流、切相、保护和遥测。相数增加可以分散热量、降低单相压力,但它并不等于整套电源自动获得更好的瞬态响应。
长工微IS6214A公开资料显示,它采用双环路数模混合架构,最高可驱动16路DrMOS,把12V母线转换为0.5V至3.2V输出,并支持PMBus、AVSBus和PWM-VID。官方还给出了每相PWM最高5MHz,以及面向1000A/μs负载瞬态的设计口径。这说明国产产品的参数竞争,已经进入AI服务器核心供电区间。
晶丰明源BPD93136同样是双轨、最高16相产品,支持PWMVID、PMBus和AVSBus,开关频率覆盖250kHz至2MHz,公开定位直接面向显卡、服务器和AI供电。BPD95036A则采用双轨最高16相配置,重点覆盖PMBus和AVSBus应用。

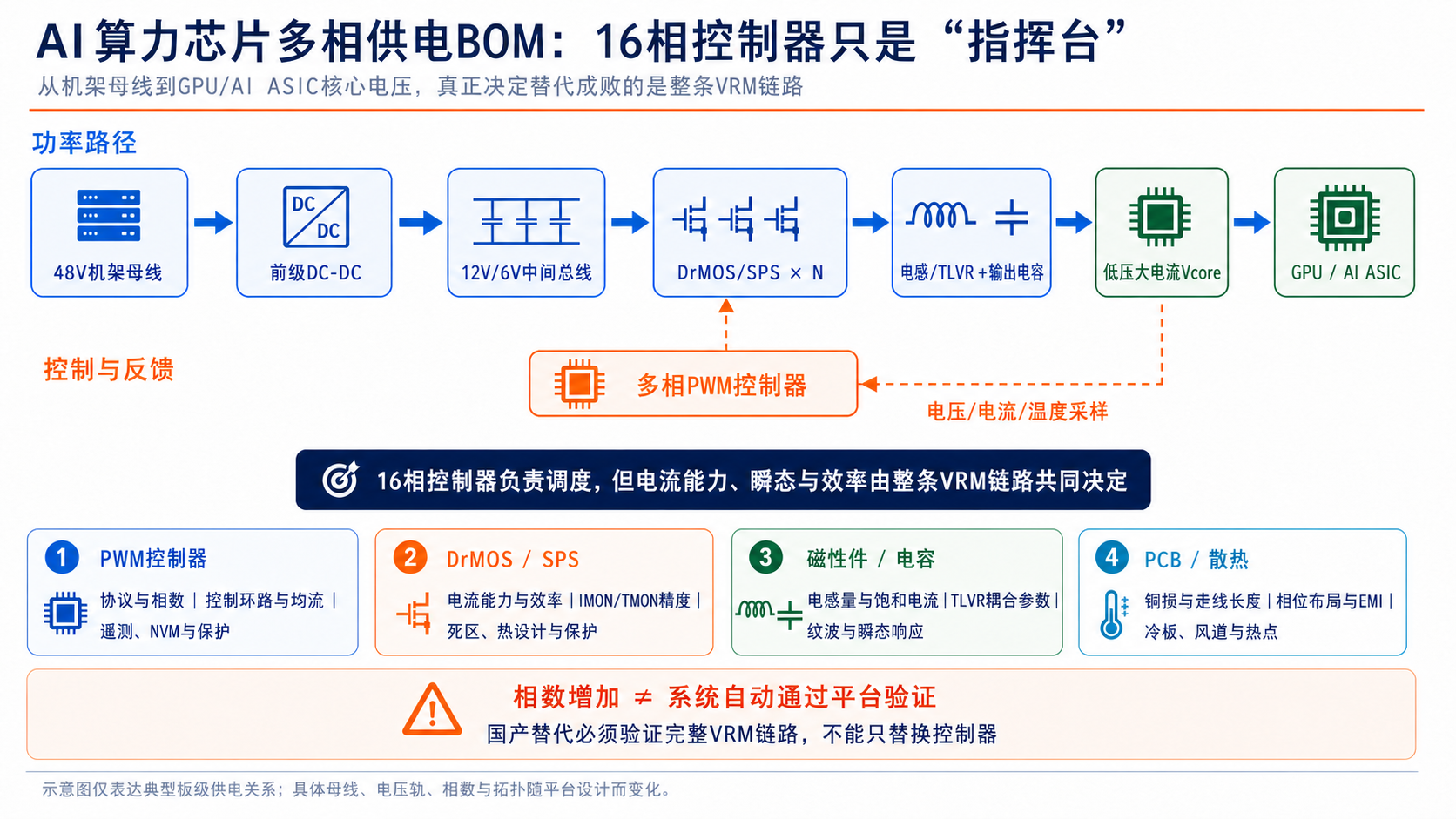

但16相只是入场券。真正的BOM还包括DrMOS/SPS、功率电感或TLVR、输出电容、PCB铜层以及散热系统。控制器能不能带好这些“队员”,比控制器自己能喊多大的口号更重要。

二、长工微、晶丰明源、南芯都在做,但抢的不是同一张BOM
把国产厂商放在一起比较时,最容易出现的误区,是只看“多相PWM”几个字,却忽略相数、协议和目标负载。
长工微IS6214A与晶丰明源BPD93136、BPD95036A已经进入最高16相区间,瞄准的是AI服务器、GPU核心和高性能计算平台。芯朋微PN6855公开资料则显示,其采用双轨数字控制,最多支持12相,兼容PMBus,并覆盖SVID、AVSBus、PVID等调压接口。国产厂商正在从4相、8相向12相、16相形成更完整的产品梯队。
南芯SD22442则是双轨四相控制器,搭配22V、60A的SD13050 DrMOS,支持PWMVID、PMBus和MTP配置。它可以服务CPU、GPU、SoC以及边缘算力等负载,但不能因为同样叫“算力芯片供电”,就直接拿它与16相AI加速卡控制器互换。
这种产品分层反而说明市场正在成熟:不是每颗算力芯片都需要16相。中低功率GPU、边缘计算芯片、自动驾驶SoC和辅助电源轨,如果硬上16相,不仅成本高,占板面积和调试工作量也会增加。国产替代的正确方向不是“相数越多越高级”,而是让不同型号准确卡进不同电压轨。
三、协议能说上话,才有资格进入GPU平台
AI电源控制器并不是插上就能工作的通用零件。NVIDIA平台可能涉及PWMVID,AMD处理器和GPU会涉及SVI系列接口,其他CPU、ASIC或者服务器平台还可能使用AVSBus。PMBus则承担配置、监控、故障记录和遥测等工作。
这也是为什么两颗同样标着“16相”的控制器,不能简单画上等号。晶丰明源BPD93136在公开介绍中明确针对NVIDIA OVR16供电,并支持PWMVID;BPD95036A偏向PMBus和AVSBus。长工微IS6214A覆盖PMBus、AVSBus和PWM-VID。国际产品中,瑞萨RAA228227同样是双输出16相方案,支持PMBus与AVSBus;英飞凌XDPE1A2G7B则针对NVIDIA AI服务器和GPU,采用PMBus与PWM-VID接口。
协议兼容还只是第一步。寄存器定义、启动时序、动态电压调整、故障响应、遥测精度和平台固件都需要配合。服务器厂商真正担心的不是“国产芯片能不能点亮”,而是出现瞬态下冲、单相过热或者遥测漂移时,谁能快速定位问题,谁能保证下一批芯片参数没有明显变化。
换句话说,海外厂商的壁垒不仅在芯片内部,还藏在参考设计、配置软件、模型、应用工程师和多年平台验证数据里。国产厂商如果只提供一颗参数漂亮的控制器,却没有配套DrMOS、调试工具和现场支持,客户换料就像只换了飞机发动机,却发现仪表、线束和维修手册都对不上。
四、国产替代真正要拆的是验证成本,不是控制器单价
AI服务器核心电源不是最适合“一刀切换国产”的位置。更现实的路径,是先按电压轨和负载等级拆BOM:核心Vcore使用12相或16相方案,CPU与中等功率轨使用4相至8相方案,显存、辅助电源和板级负载则采用POL或更低相数控制器。
评估时也不能只做静态效率测试。至少要覆盖真实动态负载下的过冲与下冲、相间电流平衡、轻载切相、满载效率、DrMOS温升、遥测误差、过流与过温保护、冷热启动、EMI以及长时间老化。控制器便宜几美元,如果因此增加大量输出电容、PCB铜层或者散热成本,整板BOM可能反而更贵。
更稳妥的采购策略,是在新平台或非关键电压轨上启动国产第二供应源,同时保留原方案作为基线。等控制器、DrMOS、磁性件和配置工具完成联合验证,再逐步进入更高功率的核心轨,而不是看到“16相”三个字就直接要求Pin-to-Pin替换。

结论:参数表追上了,真正的比赛才刚刚开始
OCTS传递出的信号,不是国产AI多相PWM控制器已经完成全面替代,而是国产厂商终于能带着具体型号、完整协议和配套功率级坐上评估桌。

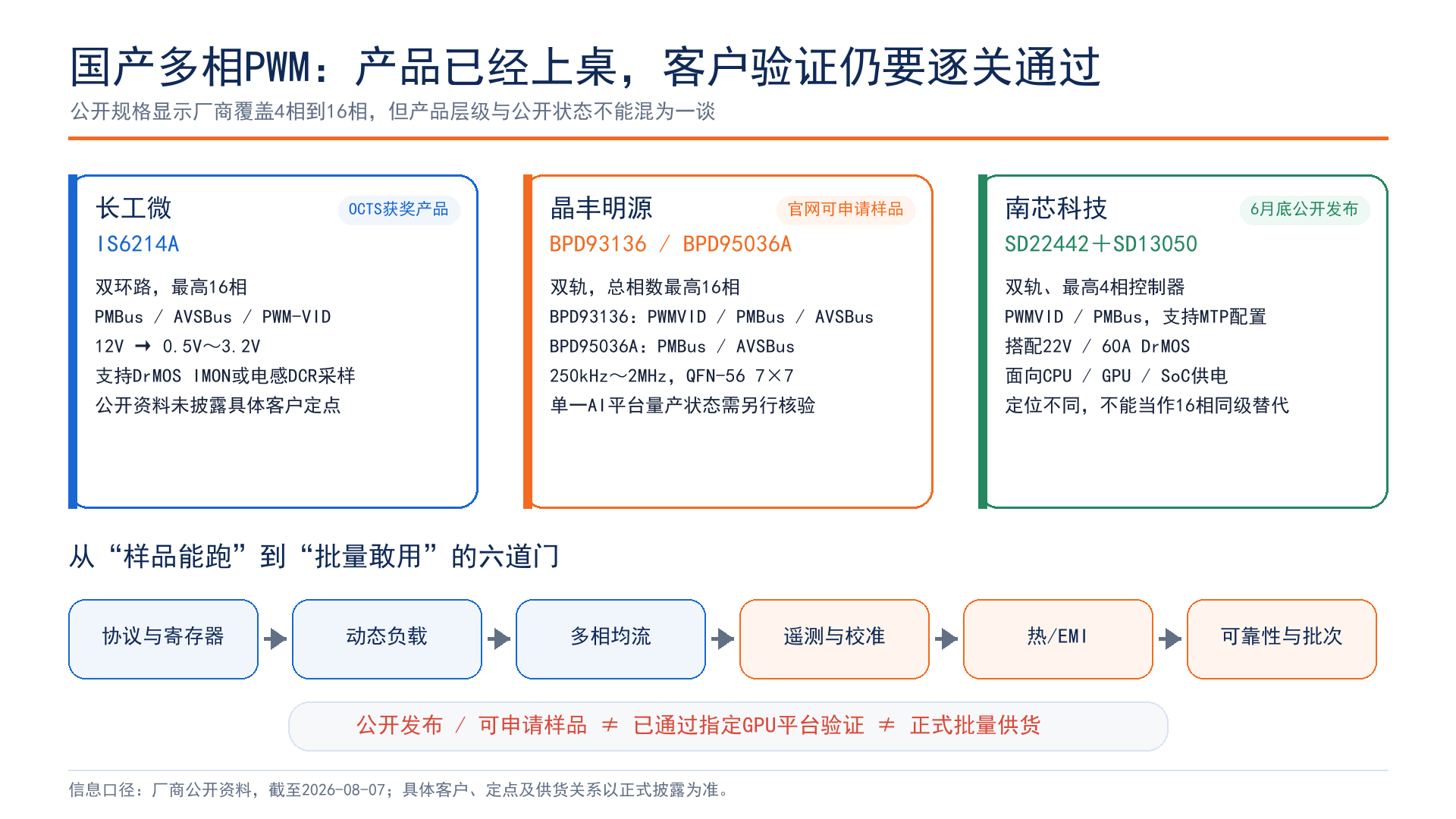

长工微IS6214A、晶丰明源BPD93136与BPD95036A、芯朋微PN6855,以及南芯SD22442加SD13050,分别覆盖了不同相数和功率层级。它们证明国产方案已经从“有没有”走向“能不能用”,但从样品点亮到平台验证,再到正式批量供货,中间仍隔着协议、瞬态、热设计、可靠性和批次一致性等多道门槛。
2026年更像是国产AI供电芯片的集中送样和验证窗口,而不是海外方案的集体退场时刻。真正值得关注的,不是谁又发布了一颗16相控制器,而是谁能把控制器、DrMOS、磁性件、工具链和现场支持打包交付,并在AI服务器满负载时连续跑过那张最难看的测试表。
免责声明:本文基于公开资料进行行业分析,不构成投资建议、型号推荐或供货关系确认。
