信号要隔离，电流要测准：看纳芯微的产品布局
一块电源控制板上，既有处理指令的低压电路，也有承受高电压、大电流的功率电路。两边需要交换信息，但不能随意连接：开关动作带来的电压突变可能干扰信号，电流测量中的误差又会影响控制和保护。
本篇聚焦信号隔离与电流检测来展开。纳芯微在2026年6月的原厂资料中介绍了NSI83xx数字隔离器、NSM2311和NSM201x电流传感器，9月又更新了电源应用组合。这些器件分别装在哪里，与海外同类产品相比，有哪些可核对的差别？
传信号与测电流，各有分工
数字隔离器处理的是逻辑信号。控制器与另一侧电路之间没有直接导电的信号连接，数据仍能跨过隔离层传递。工业通信、隔离采样接口，以及需要跨电压域传递控制信号的位置，都可能用到它。
电流传感器则要把电流转换成控制器能够读取的信号。以集成电流路径的霍尔方案为例，被测电流流过芯片内部导体，霍尔单元感知其磁场，再输出与电流相关的电压。功率电流路径与低压测量电路之间保持电气隔离。

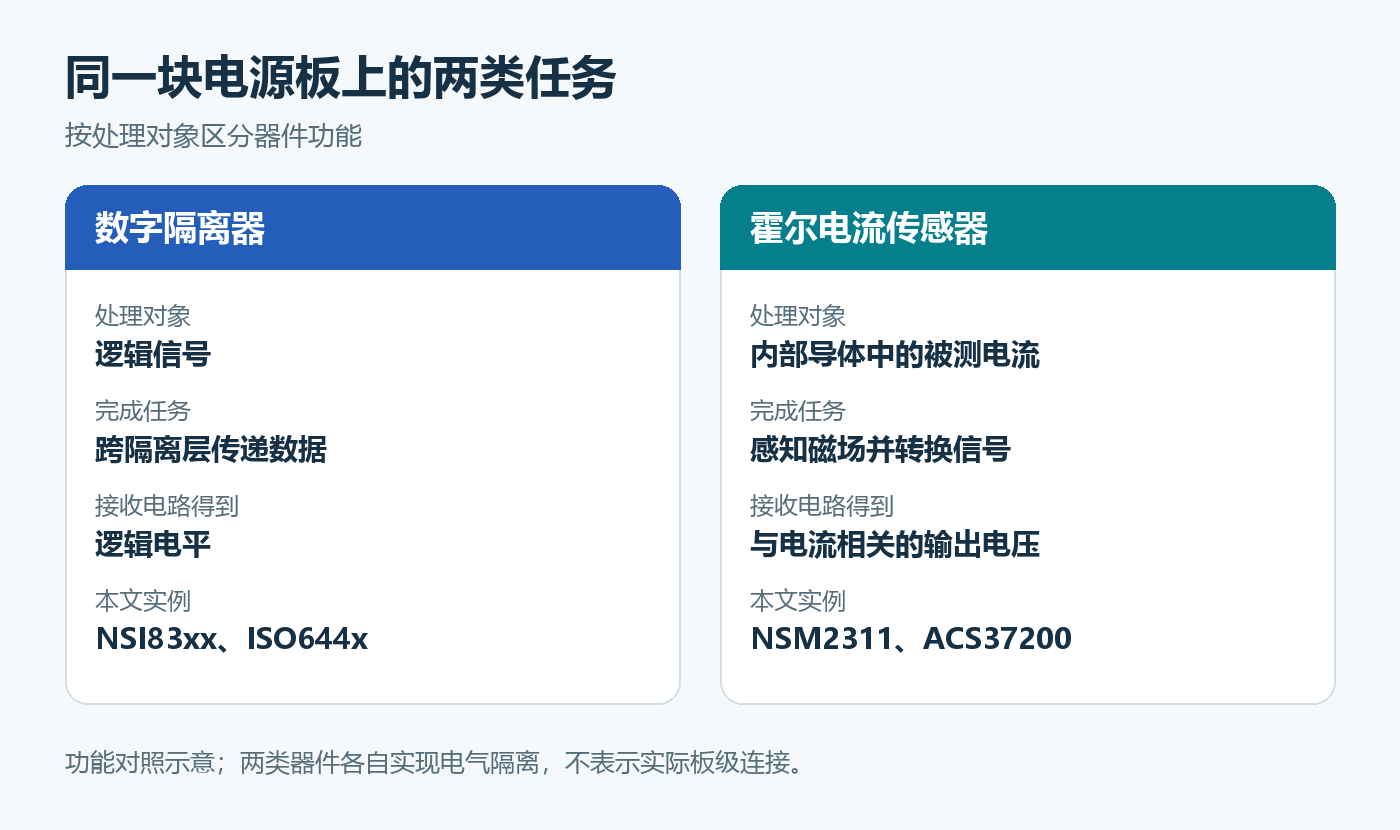

图1｜数字隔离器传递逻辑信号，霍尔电流传感器提供电流反馈。功能示意，不代表某款电源的完整电路。
两类器件可以出现在同一块板上，但各自承担的任务不同。尤其要分清数字隔离器与隔离栅极驱动器：后者还要提供驱动功率管栅极的电流，不能只凭名称里都有“隔离”就放在一起比较。
NSI83xx：速率之外，还要看抗扰
纳芯微6月披露的车规级NSI83xx提供1—4通道选择，数据速率最高100Mbps，同时强调电磁干扰优化、电气过应力耐受能力和共模瞬态抗扰能力。
这些特点对应着实际的板级问题。功率管快速开关时，隔离两侧的电位可能剧烈变化；共模瞬态抗扰能力关注的，就是这种变化发生时信号能否正确传输。电磁干扰表现则影响器件与整板其他电路能否一起正常工作。
TI的ISO644x可以作为同功能参照。其2026年5月修订的资料给出了四通道、最高150Mbps规格，并提供不同传输方向组合：ISO6440四路同向，ISO6441三路正向、一路反向，ISO6442两路正向、两路反向。

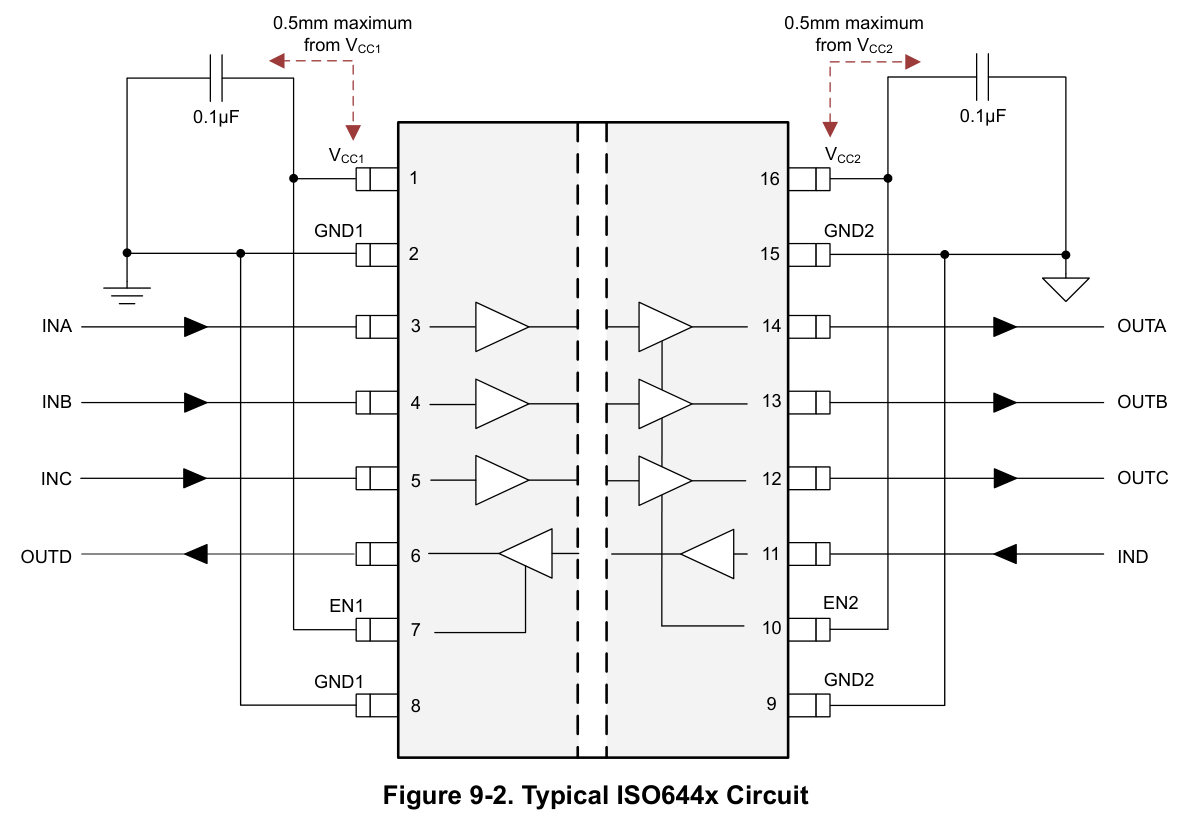

图2｜TI原厂典型电路，图中为三路正向、一路反向配置，两侧分别供电。来源：ISO644x数据手册，2026年5月修订。
150Mbps与100Mbps能说明最高数据速率有差别，但选型还要落实到接口需要几路往返信号、允许多少延迟，以及输入失效时输出保持什么电平。上述TI工业级器件与纳芯微车规系列的定位也不同，比较时应保留这个边界。
NSM2311：大电流测量先算发热
到了电流检测位置，信号精度之外，还多了一笔导通损耗。被测电流要流过内部导体，导体电阻越大，发热就越明显。
NSM2311的EN1.0数据手册修订于2025年11月21日，给出的一次侧导体电阻典型值为100μΩ。2026年6月的原厂资料继续将它用于工业驱动、光伏逆变器、电源和配电单元的隔离电流测量介绍中。
它采用DIP-5L封装，两根较宽的引脚连接被测电流路径，其余引脚承担供电、地和信号输出。封装本体为13mm×10mm，布板时既要安排电流走向，也要为散热和绝缘距离留出位置。

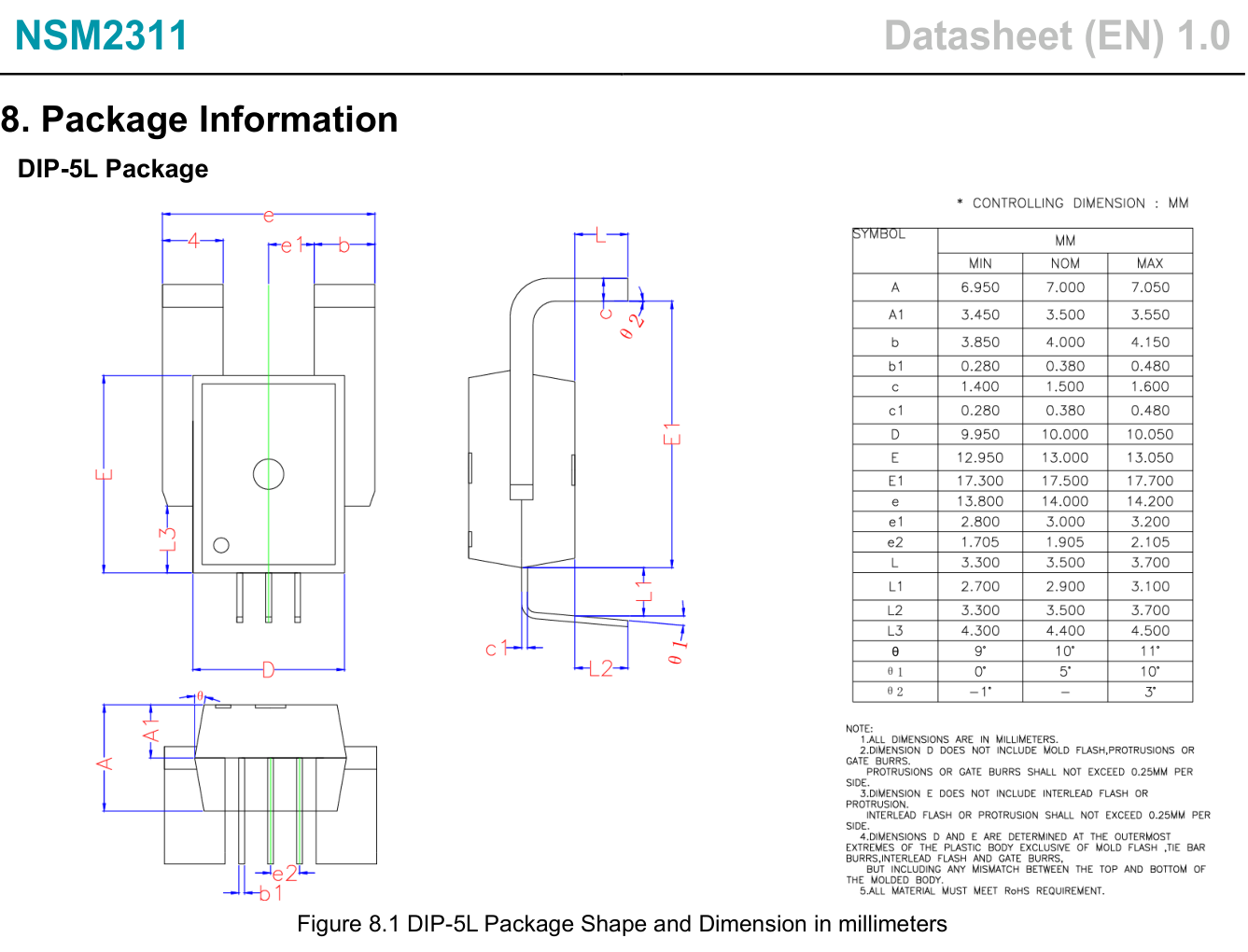

图3｜NSM2311原厂DIP-5L封装图，尺寸单位为毫米。来源：数据手册EN1.0，2025年11月21日。
同一系列内部也要看完整型号。例如NSM2311-100B5R-DDIET对应±100A测量范围、5V供电和20mV/A灵敏度，采样接口和电流换算都要按版本配置。手册分别列出灵敏度误差与零点偏移，测量精度需要综合看；量程也不能直接当成任意散热条件下的持续通流能力。
另一组NSM201x在6月资料中覆盖2.5A至200A的交流、直流电流测量需求。这里指系列不同产品的覆盖范围，具体量程仍要落到型号，不能给每一颗芯片都套上同一组数字。
对照Allegro，差别落到损耗与封装
Allegro在2026年1月发布的ACS37200，同样采用集成导体的隔离电流检测路线，公布的导体电阻为50μΩ，采用PSOF8表面贴装封装。
把电流统一设为100A，按固定电阻计算，NSM2311的100μΩ对应1W导体损耗，ACS37200的50μΩ对应0.5W。这半瓦的计算差值，可以作为比较散热负担的一个参考。

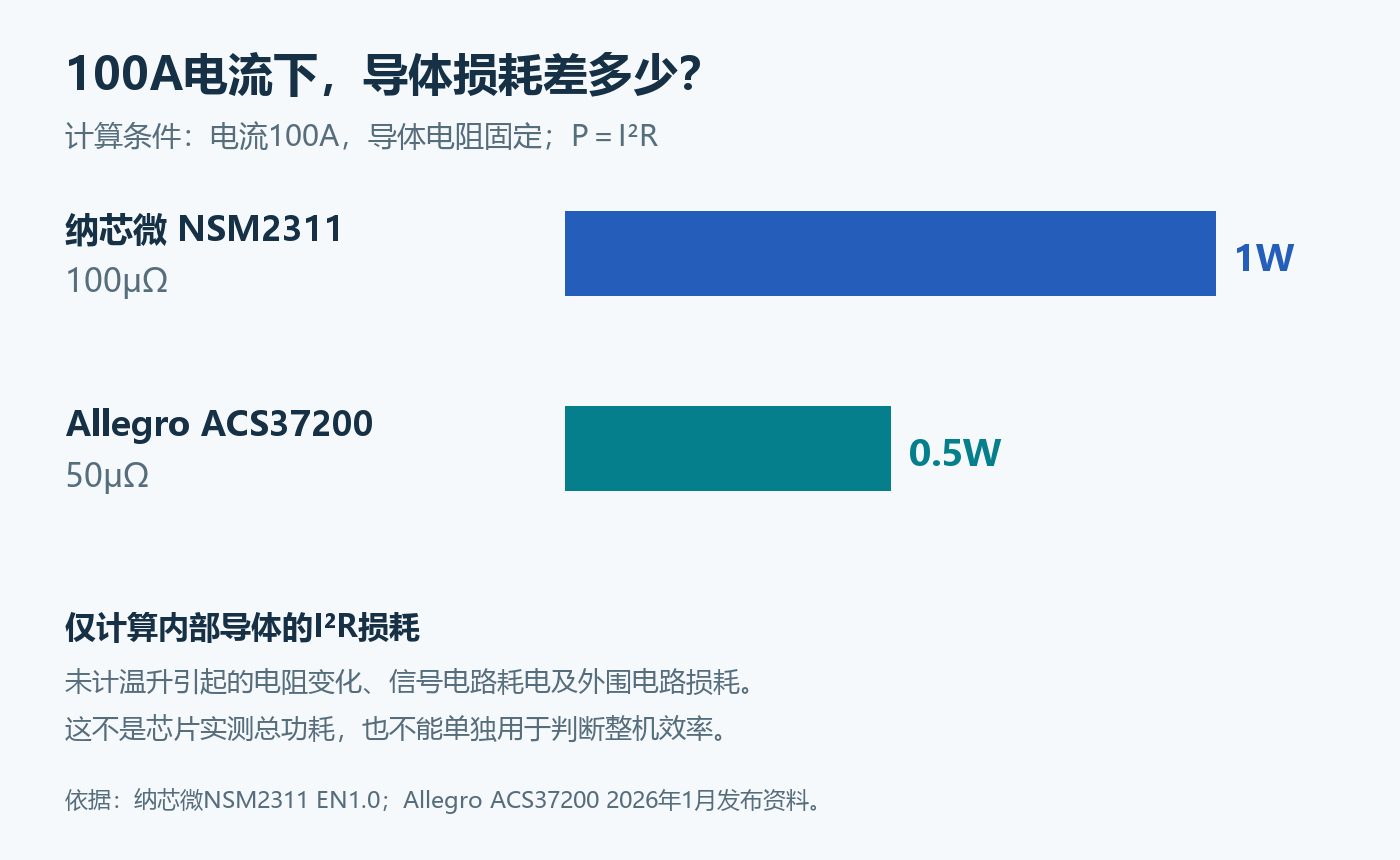

图4｜按P＝I²R计算，未计电阻温升变化及信号电路耗电；数值不是整颗芯片实测功耗，也不构成综合性能排名。
这也说明，同类器件的比较不能停在测量量程上。纳芯微这款采用直插封装，Allegro采用表贴封装，装配方式和电流路径的布置已经不同。再加上温度变化下的测量误差、响应速度和绝缘要求，两者需要分别放进目标板评估。
9月4日，纳芯微进一步披露面向AC-DC、800V高压直流系统及不同层级DC-DC变换的产品组合，NSM201x也继续出现在电流测量与保护的应用介绍中。两次披露展现了它围绕电源应用组织产品组合的进展，不能据此把所有系列写成今年首发新品，或推断某款已完成客户批量替代。
对于做电源和工业控制的企业，纳芯微提供的选择已经能够分别落到信号跨域传输、大电流反馈等设计位置。接下来比较采购成本和开发投入，也就有了具体对象：所需通道与量程是否齐全，现有板上需要改哪些布局，以及厂商能否提供对应版本的样品、资料和应用支持。
