从1.8V到3.3V,电平转换芯片接通不同电压的世界

一块电路板上,主控、传感器、通信模组各有各的工作电压。主控接口用1.8V,外围器件用3.3V,有些接口还留在5V。软件已经约定好怎样收发数据,电信号也要跨过这道电压差,设备才能顺畅配合。

电平转换芯片就放在这些接口之间。它占板面积小,往往没有主控芯片显眼,却影响着一条信号能否被正确识别。本期国庆系列,把目光放到思瑞浦、圣邦微电子和芯祥科技的具体产品上:国内厂商已经提供了哪些选择,这颗小芯片的差别又在哪里?

一、两端都认识“0”和“1”,判断门槛却不同

数字电路中的“1”,对应的是接收端认可的一段电压范围。一个1.8V接口发出的高电平,能否被3.3V器件识别,要看对方的输入门限;反向接线时,还要核对1.8V端口的耐压。接口电压不同,先对照输入门限和耐压,再决定是否需要电平转换。部分器件支持多电压接口,直接连接也可能成立。

需要转换时,双电源器件的做法很直观:A侧跟随一组电源,B侧跟随另一组电源,信号经过芯片后,以接收侧能够识别的电平输出。思瑞浦TPT20208的2026年1月版手册,就给出了1.8V控制器连接3.3V系统的典型应用。其A侧供电范围为1.2V至3.6V,B侧为1.65V至5.5V,正常工作要求A侧电压不高于B侧;官网列示为工业级量产产品。

这里转换的是逻辑信号。LDO或DC/DC负责给器件供电,电平转换器负责让接口正确传递数据,两者在电路板上承担不同任务。

正文配图

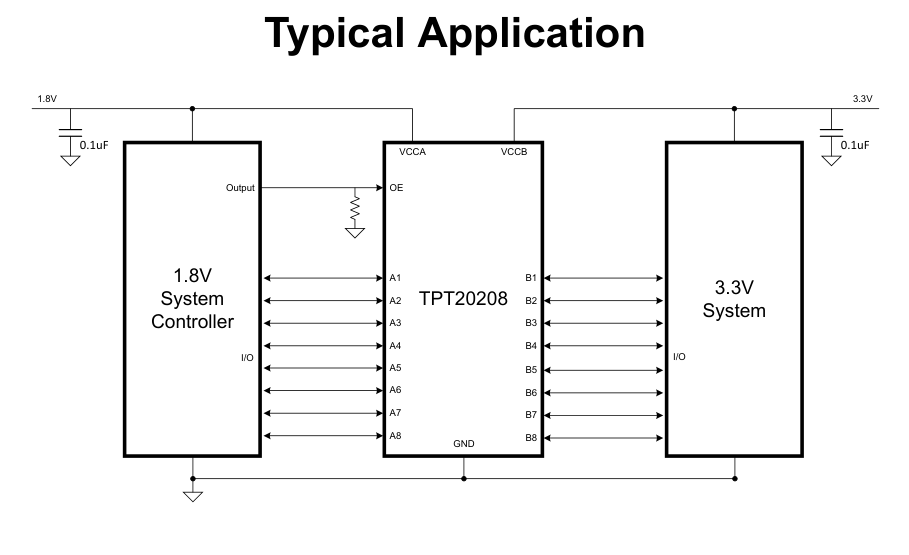

图1:思瑞浦TPT20208原厂手册典型应用截图,展示1.8V与3.3V系统连接。来源:2026年1月修订版手册;为参考电路。

二、开漏和推挽,让同一颗芯片有不同速度

选型时,“双向”“几通道”只是第一层信息。UART、GPIO等信号常见推挽输出,电路主动拉高或拉低信号;常规I²C采用开漏方式,器件负责拉低,释放后的高电平由上拉电阻建立。后一种连接允许多个器件共享总线,上升速度也会受到电阻和总线电容的影响。

圣邦SGM4553YVS同时面向开漏和推挽应用,2025年11月版手册列出两种模式的速率指标:推挽24Mbps、开漏2Mbps。它是两通道自动双向器件,采用VSSOP-8封装,原厂列示为量产,应用包括I²C/SMBus、UART及GPIO。对于只有两根跨电压信号线的设计,这类产品可以减少闲置通道。

比较电平转换器的速度,要把输出方式、电源电压和负载条件一起带上。例如TPT20208的100Mbps指标,对应3.3V与5V供电、两侧各15pF负载的推挽条件。换成1.8V与3.3V接口,就要查相应条件的时序表。芯片标出的最高速度,是有使用条件的能力描述。

正文配图

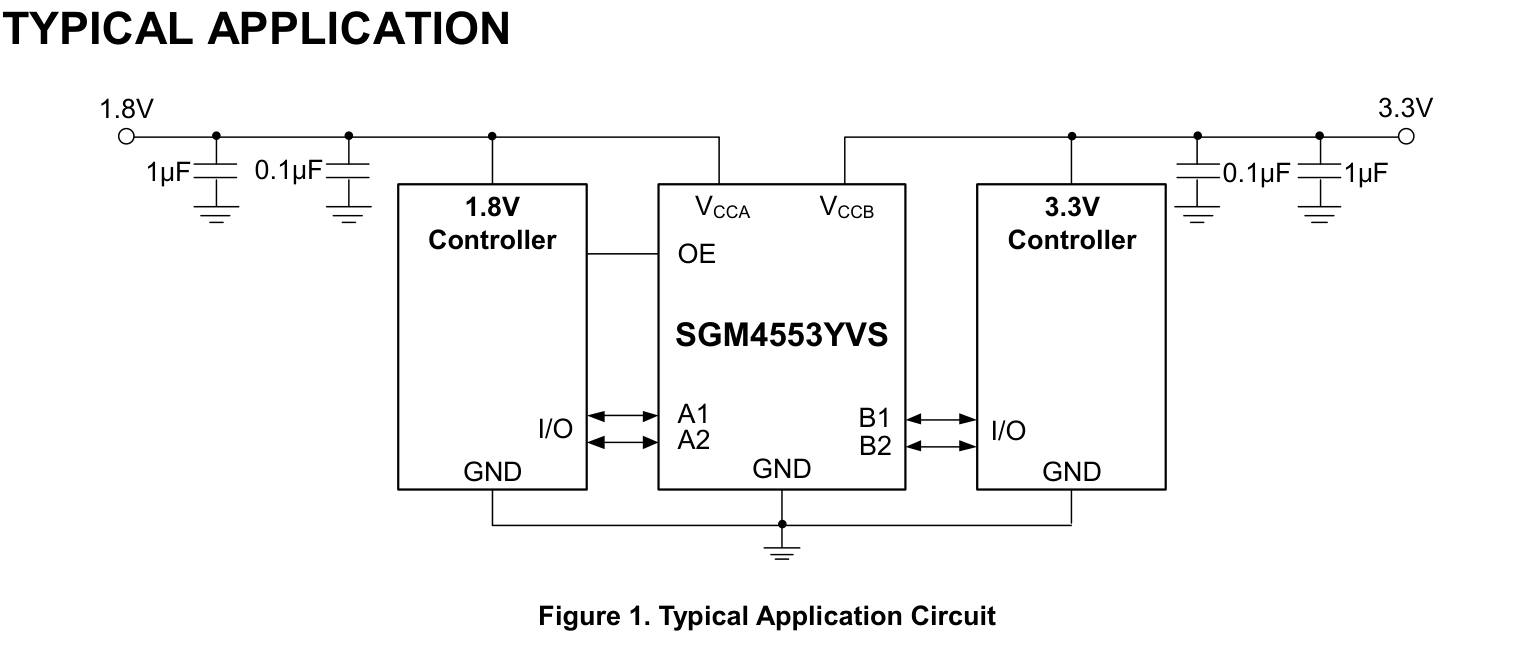

图2:圣邦SGM4553YVS原厂手册典型应用截图,展示两通道接口连接。来源:2025年11月Rev.A手册;为参考电路。

三、国内产品已经细分到通道和控制方式

需要同时处理更多信号时,可以转向多通道产品。TPT20208提供八通道推挽接口转换;芯祥科技EXS0108也是八通道自动双向器件,其2025年10月版手册分别列出了推挽与开漏应用条件。芯祥在2026年3月发布的产品手册介绍中,还列出了EXS、LVC、AVC和AXC等电平转换系列。

这两颗八通道产品,适用接口的侧重点已有差别。选多通道器件时,还应看它们是否共享同一组电源:八根线能装进一颗芯片,前提是这些信号的电压域与器件结构相匹配。把不同电压、不同方向要求的线路逐根列出来,比单纯追求通道多更有用。

国内厂商 产品 接口侧重点 已核对资料
思瑞浦 TPT20208 八通道自动双向,推挽应用 2026年1月版;官网列量产
圣邦微电子 SGM4553YVS 两通道自动双向,开漏及推挽应用 2025年11月版;官网列量产
芯祥科技 EXS0108 八通道自动双向,分别给出开漏及推挽条件 2025年10月版;2026年3月系列介绍

方向控制又是另一项选择。思瑞浦T74L2T45通过DIR引脚控制数据从A到B或从B到A,2026年8月版手册已给出功能说明;截至9月28日,官网选型器仍标为Preview,采购阶段需要另行确认供货进度。自动双向省去了方向控制线,带DIR的产品则把方向交给系统明确控制。同一根线上双方同时驱动,仍可能发生争用。

正文配图

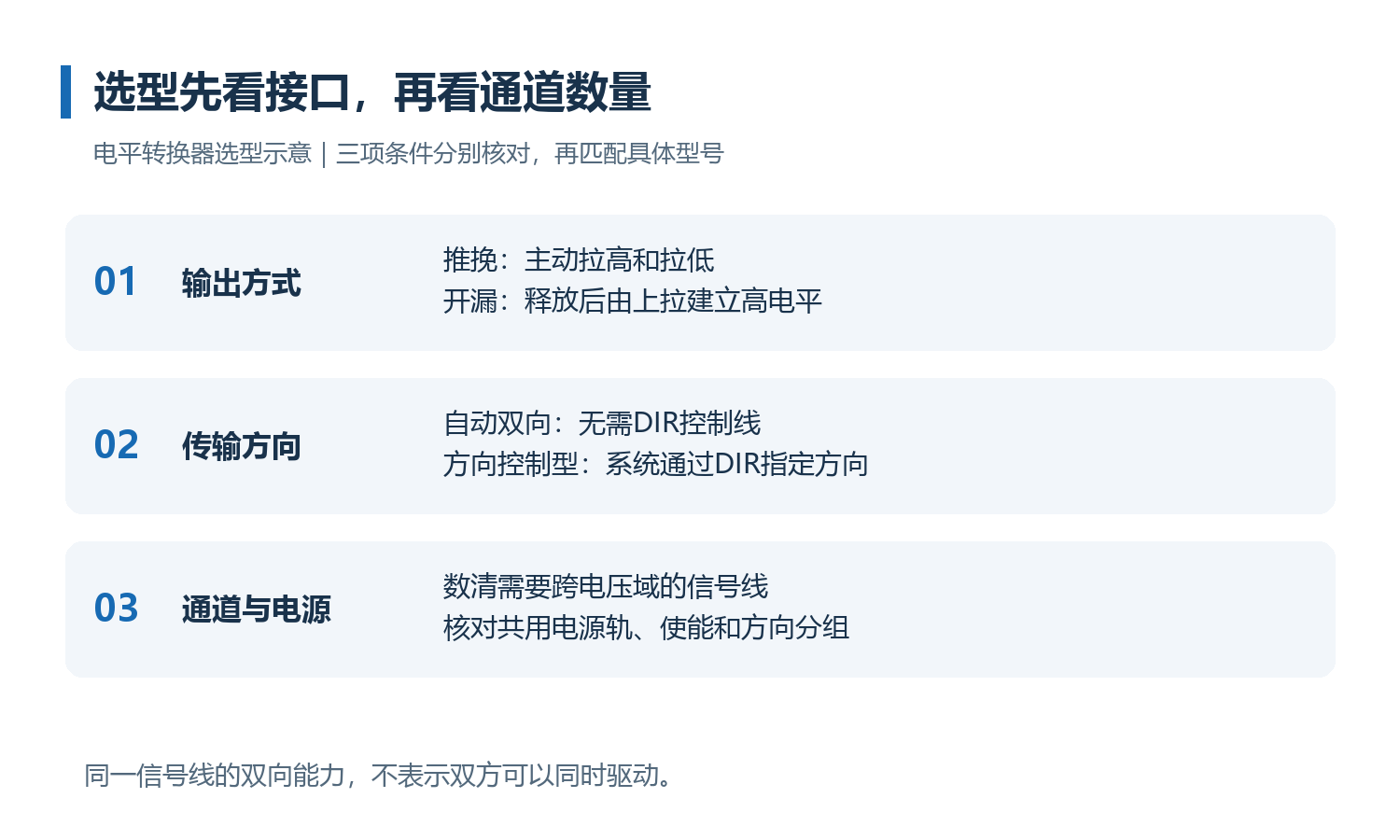

图3:接口选型示意。输出方式、方向控制和通道数量分别判断,按具体型号组合条件。

四、从接口连通到稳定工作,还要过电路板这一关

设备在桌面上正常通信,到了长走线、多连接器或较重负载的电路板上,波形可能发生变化。圣邦SGM4553YVS和芯祥EXS0108的手册都专门讨论了负载与走线:自动双向结构中的边沿加速电路,与线路电容、反射及驱动器特性有关。接收端看到的波形,才是芯片、走线和外围电路共同工作的结果。评估样品时,应在实际接收端检查高低电平、边沿和传播延迟。

休眠唤醒也是一个容易遗漏的场景。主控已经上电,外围模组还在休眠,信号可能经未供电端口形成反向灌电。TPT20208、SGM4553YVS和EXS0108均提供掉电相关功能,但各自的触发条件要按手册核对。OE使能状态、上拉接在哪一路电源,以及电源缓慢上升时的表现,都应放进板级测试。

采购导入由此多了一层具体要求:询价时写完整订购型号,把封装、温度范围和接口模式放进同一张清单;工程端同步保留板级验证记录。同为八通道或同为双向转换,只能说明部分功能相近。如果更换器件需要调整上拉电阻、增加控制线或重新布板,这些工作也应计入导入成本。对已经完成验证的旧项目,保留原器件与候选器件的同工况波形,才能把差异说清楚。国内第二来源能否落地,要看它在目标电路里是否匹配,以及样品与批量供货安排能否衔接。

正文配图

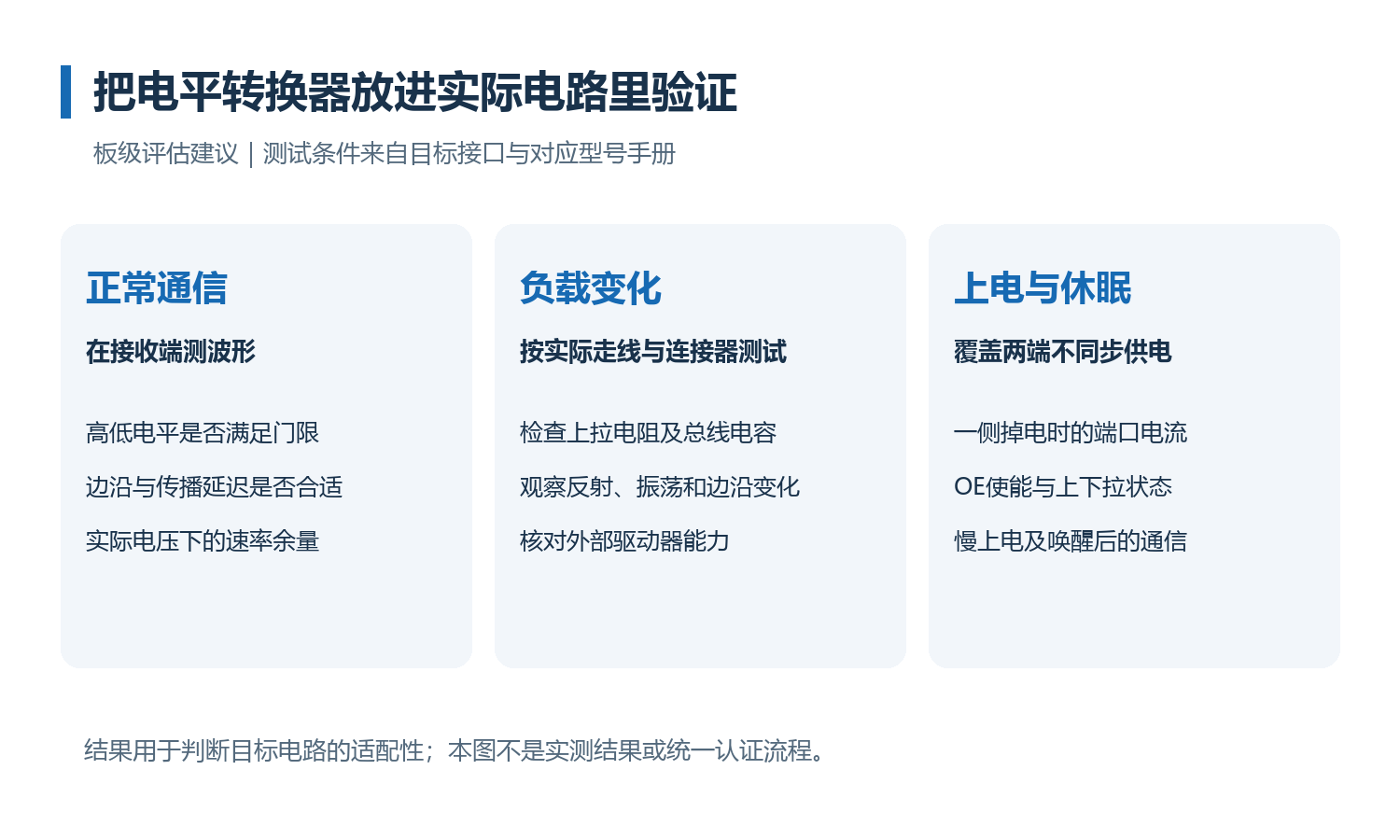

图4:板级评估建议,覆盖正常通信、负载变化与上电休眠场景;按实际接口条件安排测试。

结论

电平转换芯片的国内选择,已经可以落到两通道、八通道、开漏、推挽和不同方向控制方式。对使用者而言,有价值的进展是能按一条条接口的要求找到具体器件,再用真实电路验证它。1.8V与3.3V之间这座小桥,连接的是不同电压,也关系到整机里各个模块能否可靠配合。

本文依据截至2026年9月28日核对的原厂公开资料撰写,产品参数与供货状态以原厂最新资料及项目验证为准。
