电源板上选电容，容量和耐压都合适，却可能卡在高度上：外壳压着，旁边还有散热件，挪动位置又要重新布线。这时，器件能薄一点，布局就可能多一点余地。

万裕MTL系列的部分规格，标称厚度做到了0.9毫米。但选超薄电容，装得下只是第一步。把它与松下SP-Cap、KEMET的小型聚合物电容放在一起看，就会发现：高度、占板面积、容量和纹波能力，并不总能同时兼顾。

一、同样2V、220μF，先看省下了多少高度

MTL是万裕XLPC品牌下的MLPC多层高分子固态铝电解电容。它采用树脂模塑封装，内部以多层铝箔形成阳极，配合固态导电高分子材料。外形虽然扁平，器件类型仍是铝电解电容，与多层陶瓷电容MLCC不同。

找同类产品比较，可以先看松下SP-Cap中的EEFSX0D221ER。这款产品为2V、220μF，标称尺寸7.3×4.3×1.9毫米。万裕MTL也有2V、220μF、长宽7.3×4.3毫米的规格，标称厚度为0.9毫米。在容量、额定电压和标称长宽相同的前提下，MTL给高度受限的位置留下了更多空间。

图1｜万裕MTL栏目产品资料图，用于展示扁平封装形态，不作为具体完整料号的实拍或尺寸比例依据。

这个差别对电容上方净空不足的位置很有用。不过，如果整机高度主要由连接器或电感决定，换薄电容带来的改善就集中在局部布局。是否值得换，要先看它能不能解决板上实际遇到的限制。

二、薄不等于小，装配高度和板面面积要分开算

具体看MTL227M0DG09TRA0：2V、220μF，容量容差±20%，标称尺寸7.3×4.3×0.9毫米。翻到G09封装尺寸表，厚度标注是0.9±0.2毫米。也就是说，仅电容本体的厚度上限就达到1.1毫米。

因此，结构设计时只留0.9毫米净空并不够，还要加上焊接高度、PCB与外壳的位置偏差，以及装配余量。万裕与松下上述两款产品的标称长宽虽然相同，端子尺寸、公差和推荐焊盘也要分别核对，才能判断原来的板子是否需要修改。

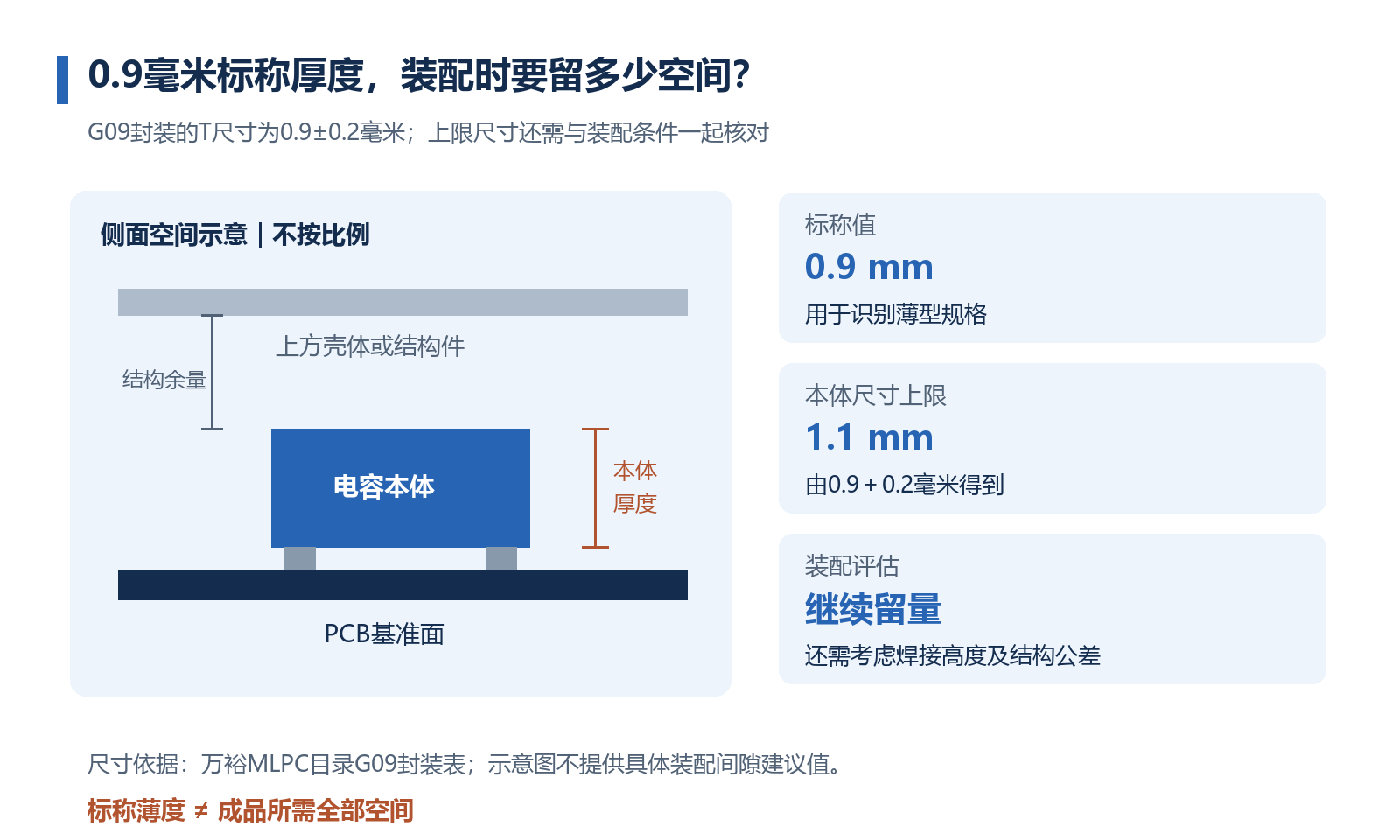

图2｜依据万裕G09封装尺寸绘制的装配示意。1.1毫米为本体厚度上限，未包含具体焊接高度及整机装配余量。

高度降低了，板面占用仍要另算。上述MTL的标称本体投影约31.4平方毫米，还不包括焊盘和周边间距。如果板上连这块面积也放不下，就需要看看其他尺寸和材料的产品。

KEMET的KO-CAP产品家族采用聚合物钽电容路线，其中T527系列主打小型化，使用底面端子结构。以T527I107M006ATE100为例，它是6.3V、100μF，采用I型3216封装，本体长宽3.2×1.6毫米、高度0.9±0.1毫米，标称本体投影约5.1平方毫米。与MTL相比，它使用钽阳极，材料体系也不同。

这两款产品解决的空间问题各有侧重：MTL在较大的本体面积内提供220μF容量；这款T527则用更小的面积提供100μF容量和6.3V额定耐压。若想用多颗小电容凑足容量，还要重新计算焊盘、间距及并联后的电气表现。单颗体积小，不代表整组方案一定更省空间。

三、容值和耐压相同，ESR与纹波能力仍有差别

即使已经选定2V、220μF、0.9毫米厚的MTL，料号也不能只写到这里。同样的容量和封装，目录里还有不同ESR档位。把其中两款与松下EEFSX0D221ER对照，区别就清楚了：

三款均为2V、220μF。表中ESR的测试条件为100kHz、20℃，额定纹波电流对应100kHz、45℃。在这些条件下，MTL的TRX0规格与松下这一型号的ESR上限、额定纹波电流相同，标称高度更低；TRA0则给出了更低的ESR上限和更高的纹波额度。只写“220μF、2V、超薄固态”，还不足以让采购准确找到所需规格。

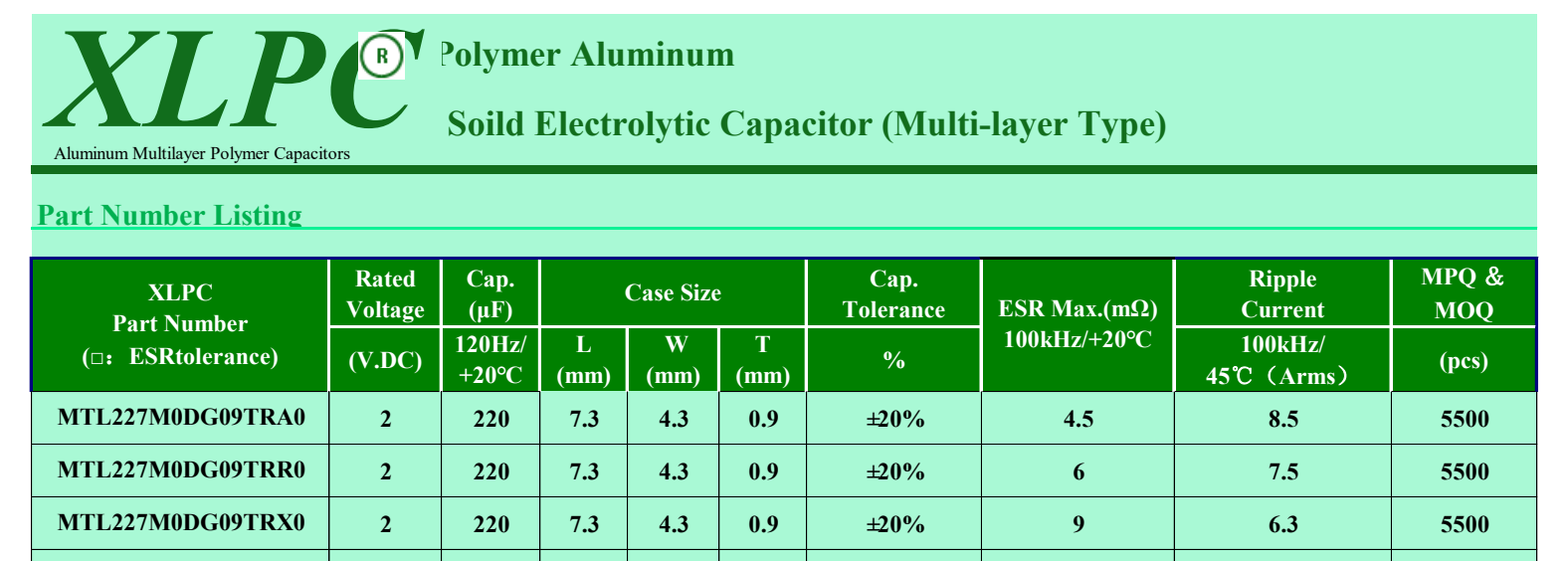

图3｜万裕MLPC目录中的MTL规格节选，完整料号分别对应不同ESR和纹波电流。

更低的ESR，主要改善的是哪一部分损耗，需要放回电路里看。在相同纹波电流下，ESR较低有助于减少这部分热损耗；负载突然变化时，输出表现还与容量、ESL和布线有关。因此，TRX0可以先按上述参数与松下型号比较，TRA0则可以进一步观察温升和纹波表现，最终仍要在同一块板、相同工况下验证。

前面那款体积更小的KEMET T527，电气参数又是另一组取舍：ESR最大值为100mΩ，条件是100kHz、25℃；在100kHz、45℃下，额定纹波电流为1Arms。它的容量和单颗纹波额度都低于表中产品，ESR的标定温度也不同。用它讨论小面积、较高耐压的选型很合适，但若原位置需要承受较大纹波，就还得重新计算，不能只因为高度接近便直接换上。

四、温度升上去，8.5A的纹波额度也要跟着降

超薄电容常用于紧凑布局，散热条件也要一起考虑。MTL目录给出的纹波电流温度系数为：在允许工作范围内，T≤45℃取1.0，45℃＜T≤85℃取0.7，85℃＜T≤105℃取0.25。以TRA0规格为例，100kHz下的8.5Arms，进入后两个温度区间后，按目录换算分别为5.95Arms和2.125Arms。松下SX目录也列有相同温度区间的这组系数。双方应按同一温度条件比较，45℃下的额定值不能直接沿用到高温工况。

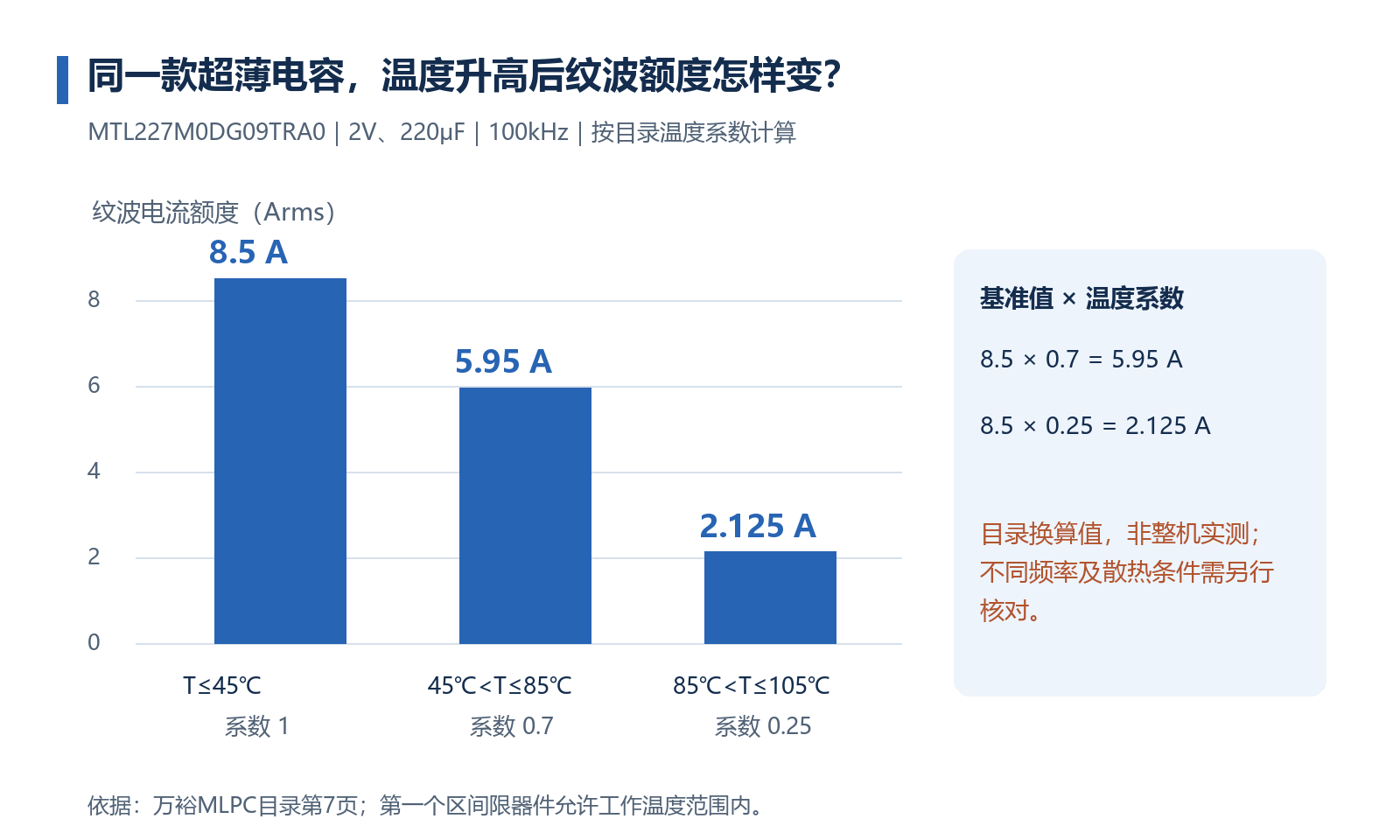

图4｜MTL227M0DG09TRA0按目录系数计算的纹波额度，频率为100kHz；不同温度区间分别列示。

除了温度，原厂对应用范围的限制也会影响选型。松下2026年5月29日版SX规格书明确排除了汽车，以及加速器、人形机器人等持续高负荷应用，并为这些场景指向其他系列。这说明，几项电气参数接近，仍不足以判断两款产品适用于相同设备。额定电压也要先对上：本文比较的2V MTL，就不能放到3.3V电源轨上使用。

万裕也把超薄MTL与耐高温MBL分成不同系列。对本文这款MTL，比较应围绕低压、限高的实际位置展开：先核对尺寸公差和焊盘，再按工作温度确认纹波额度，最后在板上检查输出纹波、负载瞬态和温升。松下同规格产品可以帮助对照电气参数，KEMET的小型封装则让面积与容量的取舍更直观。

0.9毫米的价值，最终要在具体设计里体现：省下的高度解决了装配限制，所选料号又能满足实际温度下的纹波要求，这颗超薄电容才算选对了。

本文依据截至2026年9月17日核验的原厂公开资料整理。产品适用范围及换料可行性，应以最新交付规格书和整机验证结果为准。
