硅电容基于半导体工艺在硅衬底上制备电容结构，凭借优异的高频特性、尺寸稳定性与集成适配性，广泛应用于射频匹配、光模块、芯片供电去耦等场景。

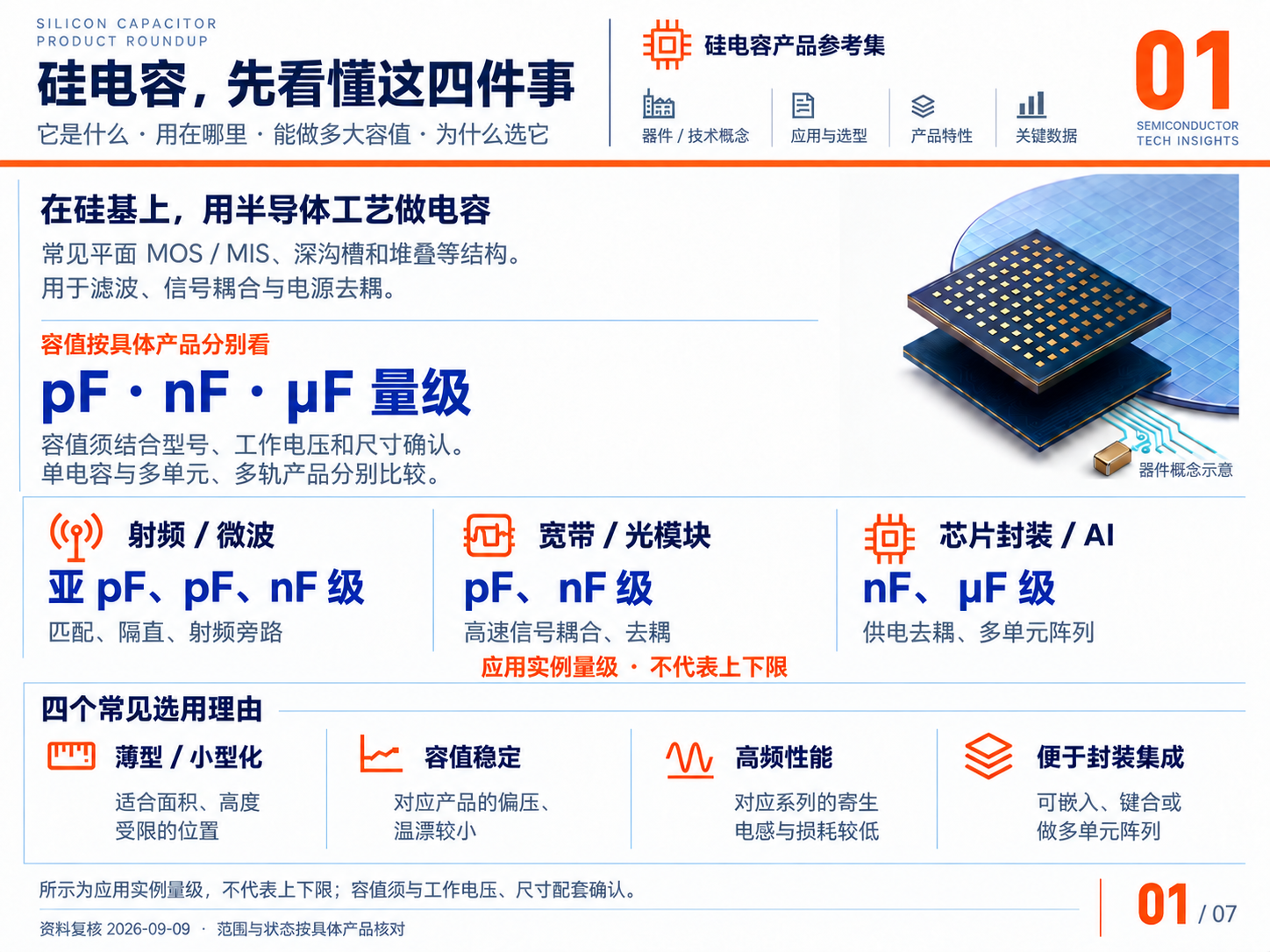

一、硅电容核心特性与应用容值区间
硅电容的核心选用价值集中在超薄外形、微型化尺寸、容值稳定性、高频低损耗与封装易集成性，具体表现随产品结构、系列规格与使用条件存在差异。
不同应用场景的容值需求跨度极大：射频匹配电路常采用亚 pF 级高精度产品，电源去耦场景则需 nF 至 μF 级大容量方案。选型时需注意区分单颗电容容值、多单元阵列总容值、多电源轨总容值三类不同指标，避免混淆。
二、主流厂商产品分类梳理

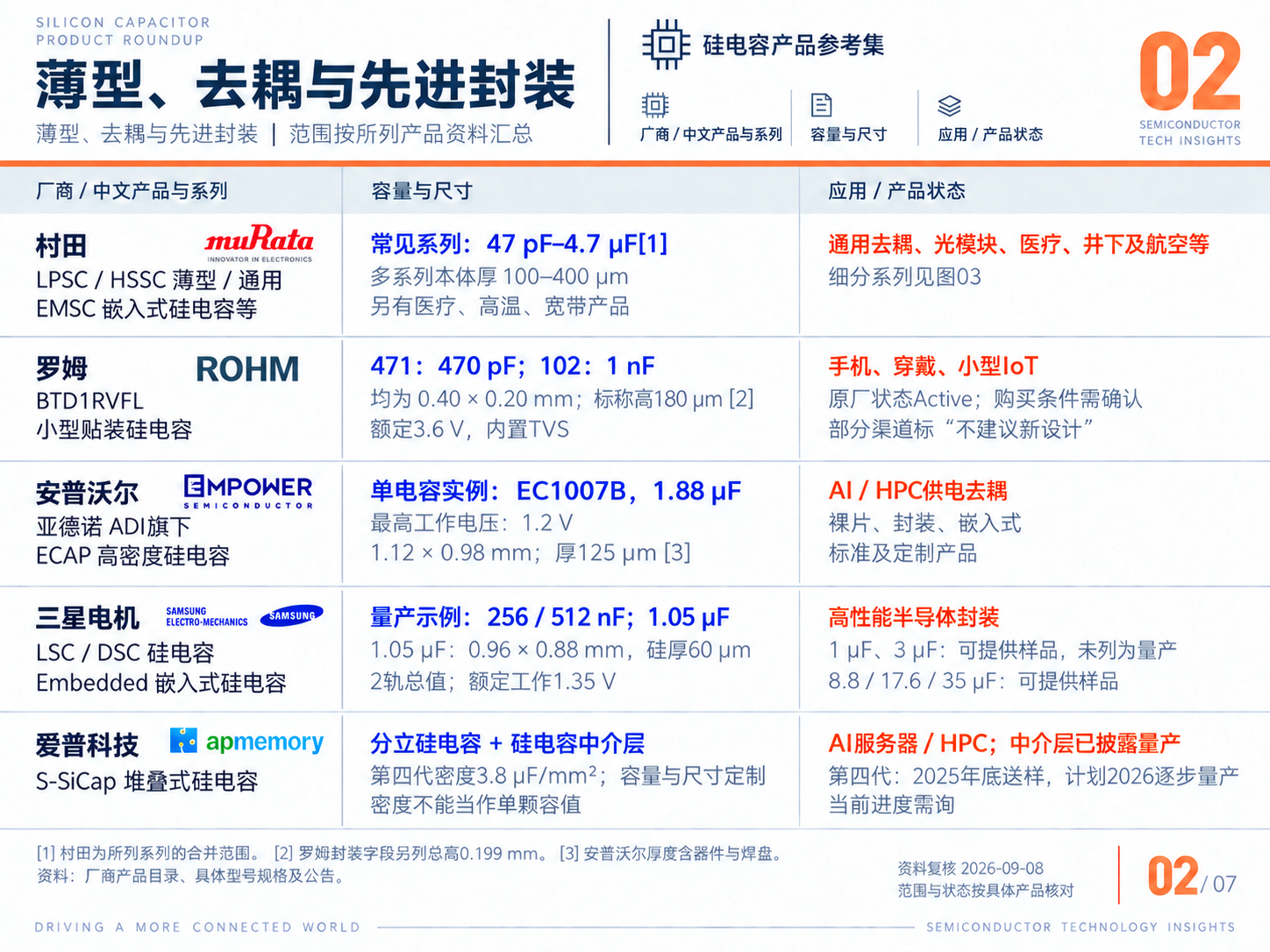

（一）薄型去耦与先进封装方案
该品类覆盖村田、罗姆、安普沃尔、三星电机、爱普科技等厂商，产品形态包含分立器件、嵌入式电容、中介层电容方案，核心关注单电容容值、阵列总容值与电容密度三类指标。

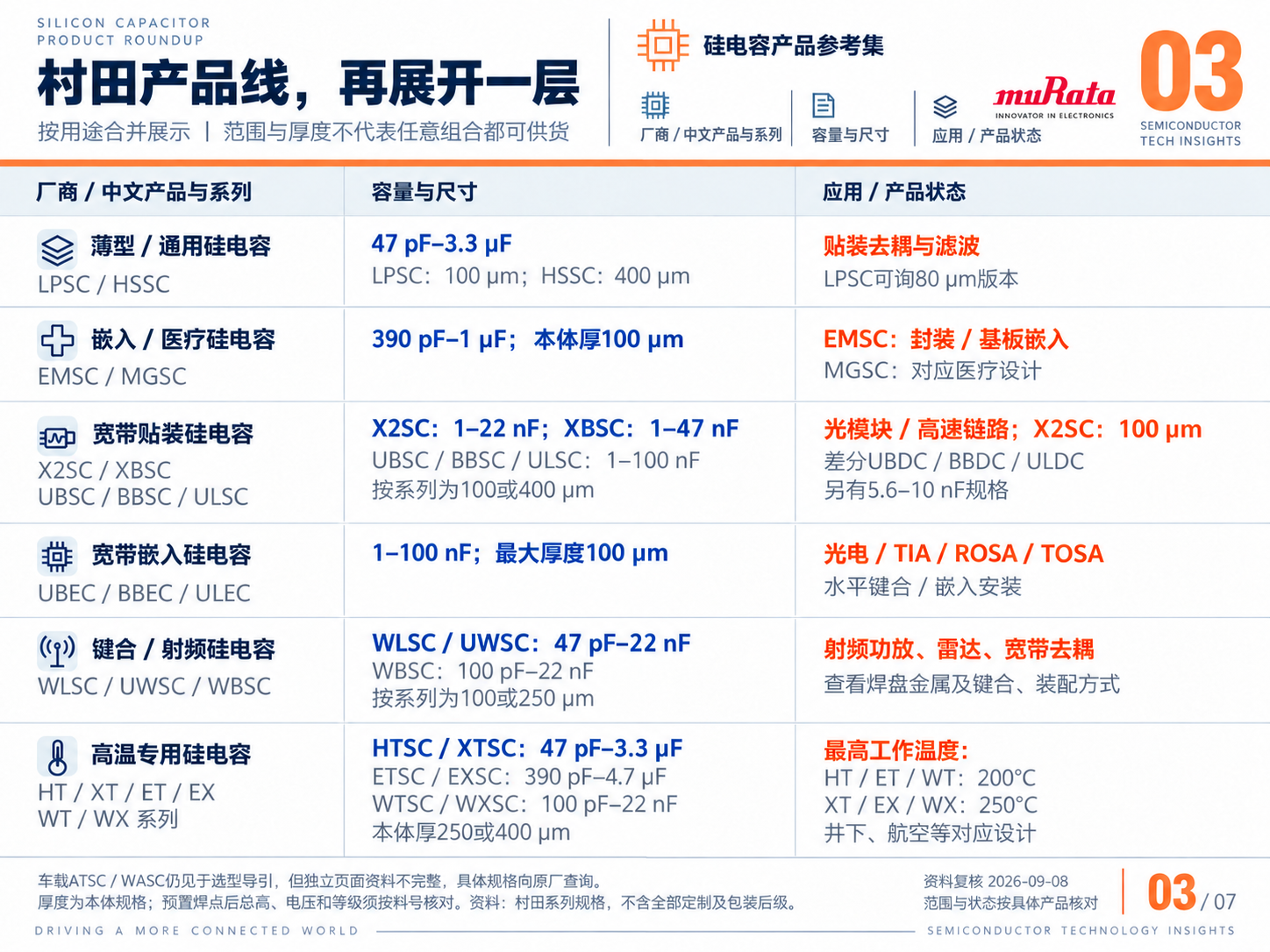

村田产品系列丰富，覆盖通用、医疗、宽带、键合、高温等细分场景，不同应用方向对应独立系列选型。同一系列内也需通过完整型号确认容值、耐压与厚度参数，不可直接用系列范围替代具体规格。

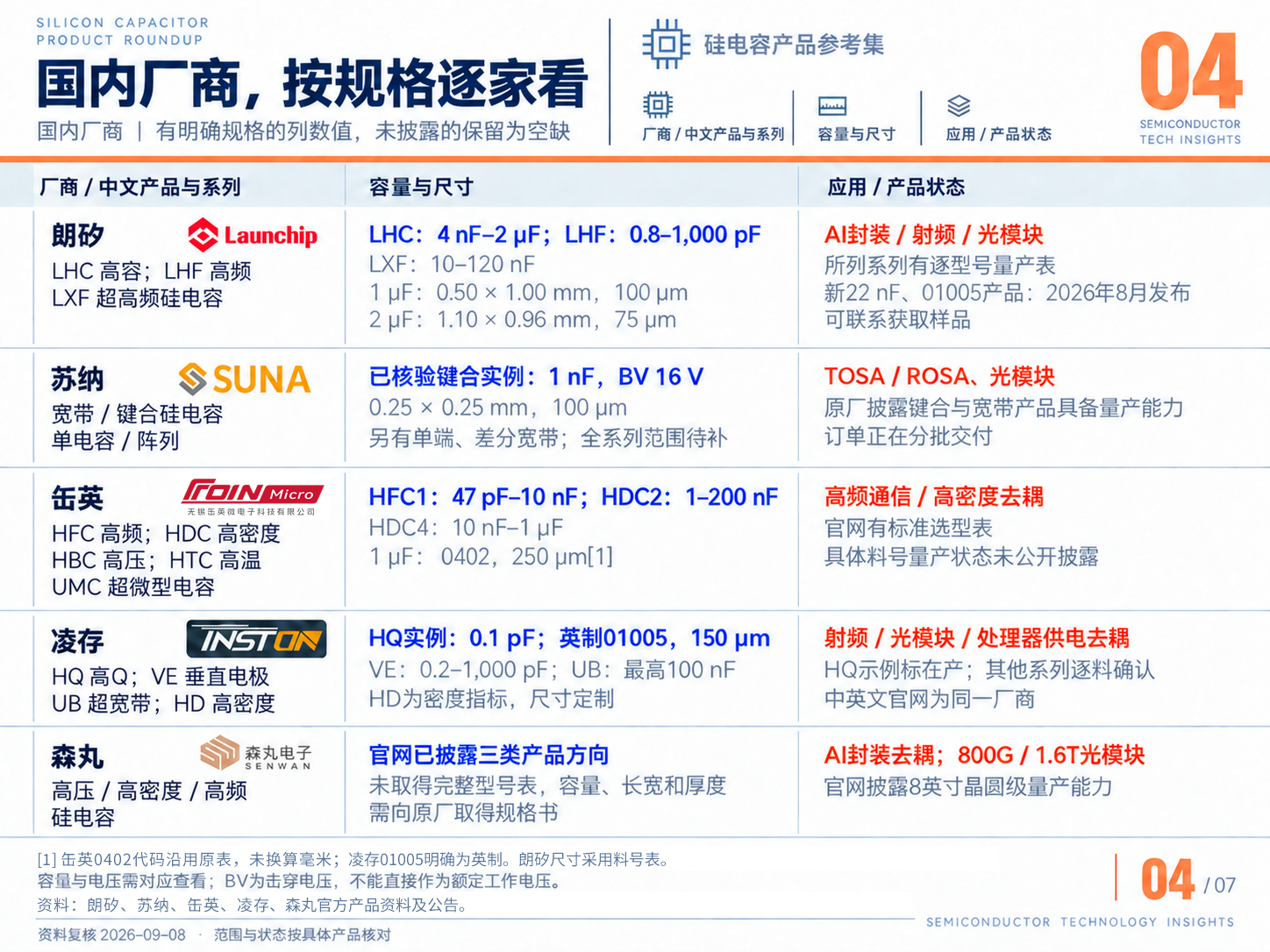

（二）国内厂商产品参数概览
国内厂商包括朗矽、苏纳、缶英、凌存、森丸等，公开资料完整度存在差异。目前各厂商已披露系列范围、量产能力与典型产品实例，部分参数待官方确认。
需特别注意：“具备标准选型表”“具备量产能力”“具体型号已量产” 三者定义不同，选型需逐项核实参数与供货状态。

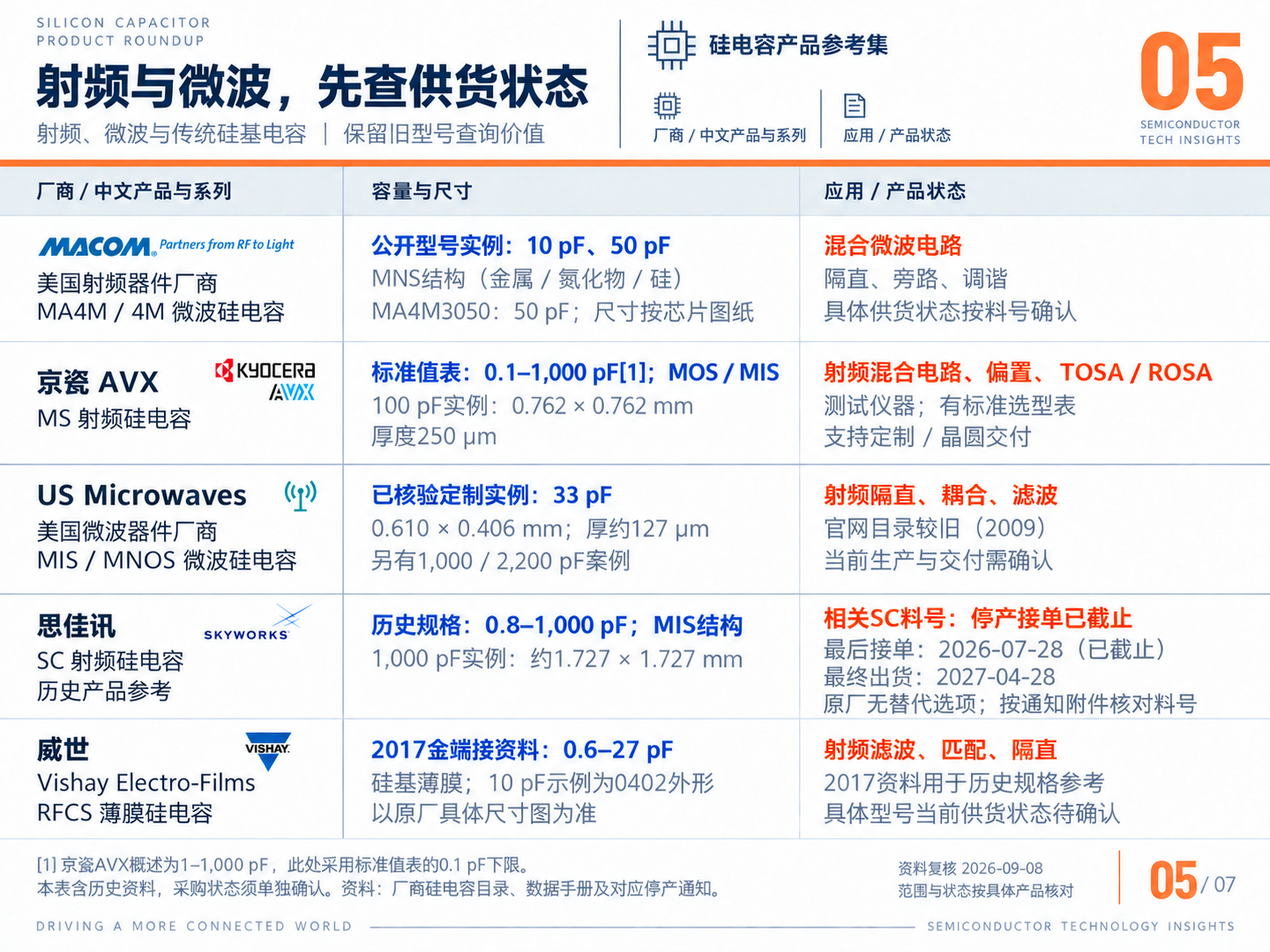

（三）射频与微波专用产品
射频微波领域硅电容供应商包含京瓷 AVX、思佳讯、威世、MACOM、US Microwaves 等。这类产品选型除容值外，需重点关注工作频率范围、损耗特性、焊盘结构与安装方式。
历史保留型号仍具备规格参考价值，但不代表当前处于量产供货状态，采用前需确认供货周期。
三、选型关键注意事项

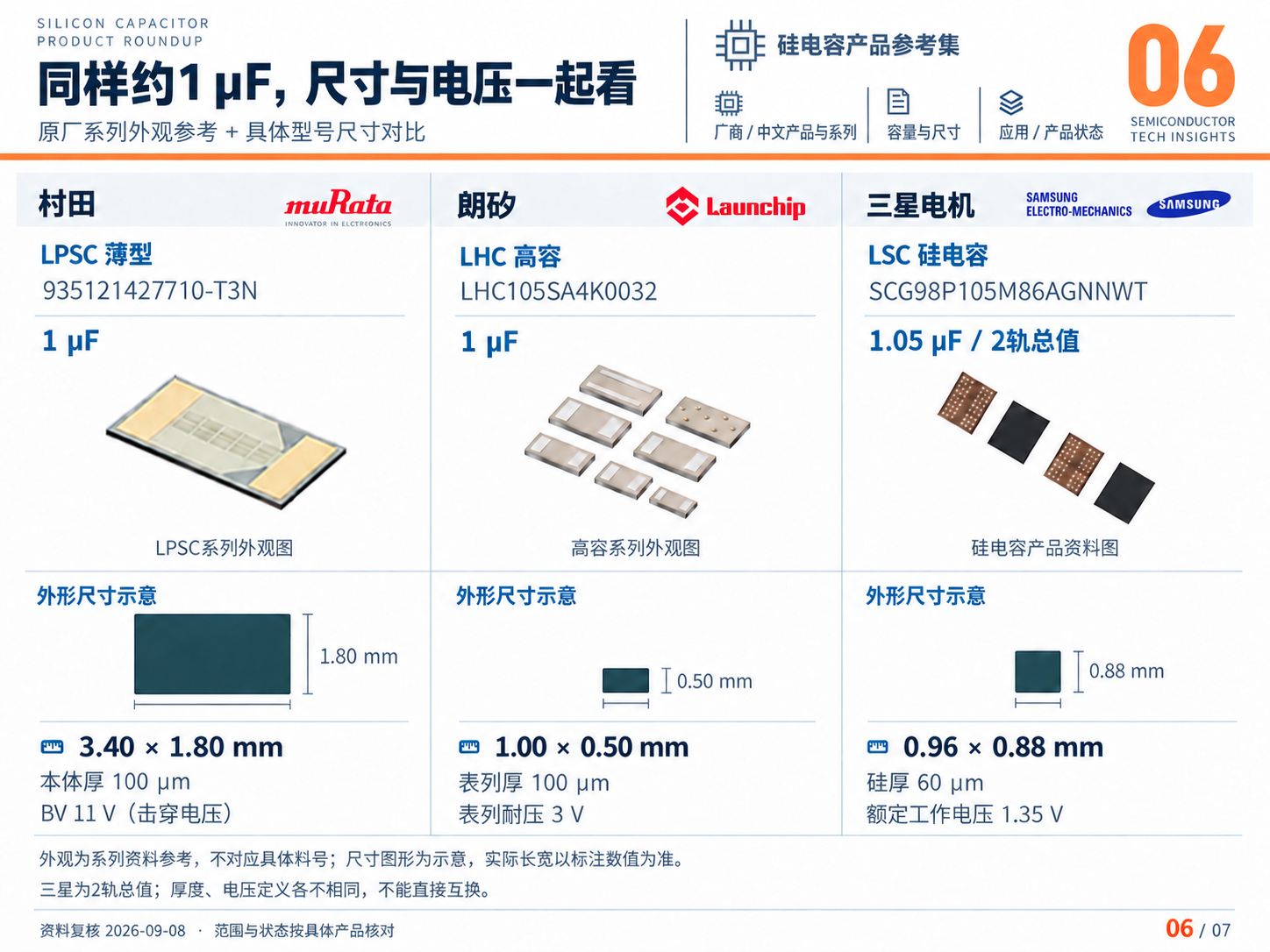

（一）同容值下，电压与尺寸需联动评估
选取村田、朗矽、三星电机三款近似 1μF 量级的产品对比可见：三星 1.05μF 为双电源轨总容值，三款产品的耐压定义、厚度规格均不相同，无法仅通过平面面积判断性能优劣。
注：系列外观仅作参考，不对应具体料号；尺寸图形为示意，实际长宽以标注数值为准。

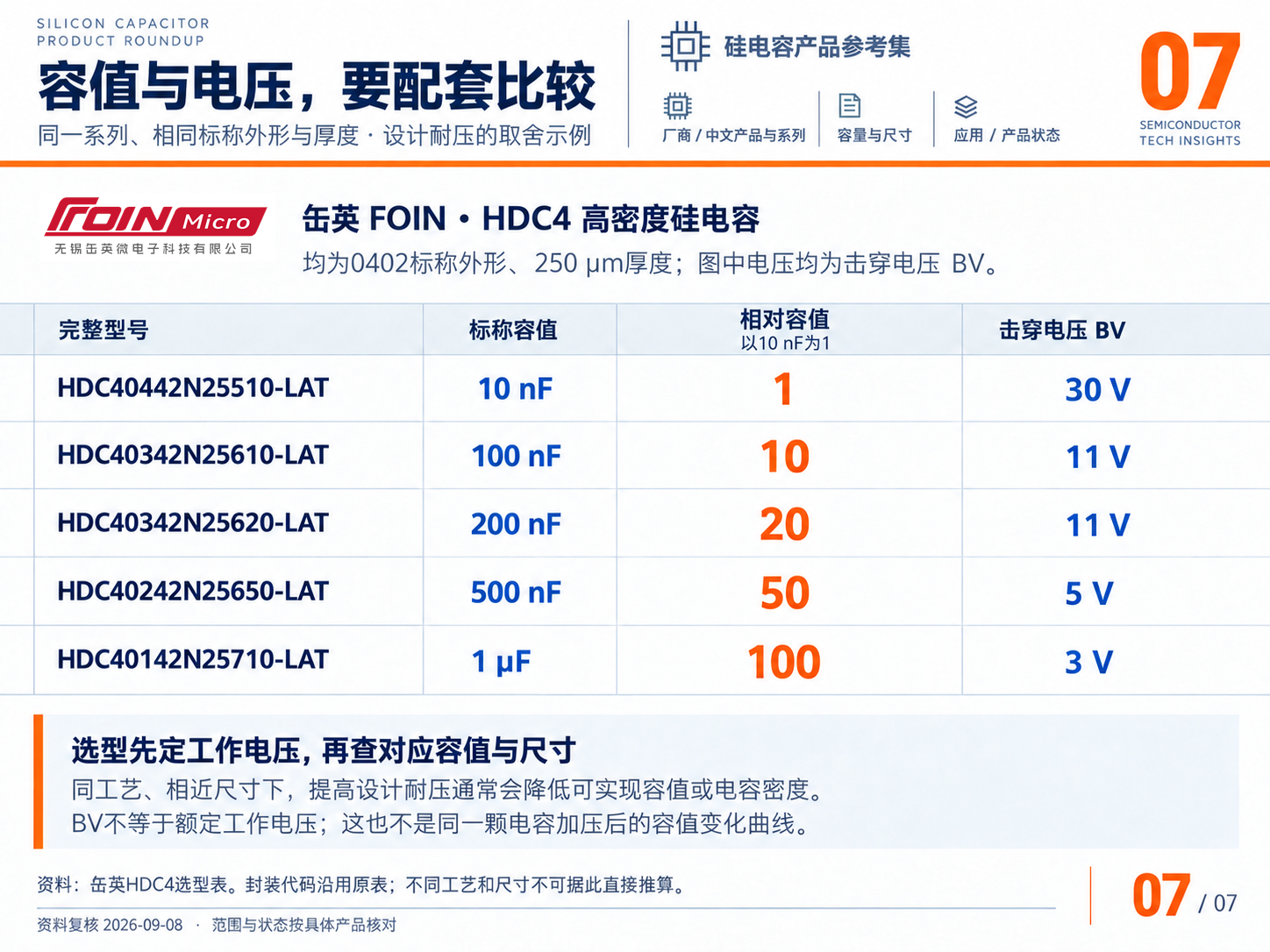

（二）大容量产品，需明确对应耐压等级
以缶英 HDC4 系列为例，同外形（0402 封装、厚度 250μm）下，不同容值对应不同击穿电压（BV），体现了电容设计中容值与耐压的取舍关系：
- 10 nF：对应击穿电压 BV 30 V
- 100 nF / 200 nF：对应击穿电压 BV 11 V
- 500 nF：对应击穿电压 BV 5 V
- 1 μF：对应击穿电压 BV 3 V
重要说明：以上为不同产品设计的参数差异，并非单颗电容随加压变化的容值曲线；击穿电压（BV）不可直接等同于额定工作电压，长期工作电压需以产品具体规格书为准。
本参考集基于主流厂商公开资料整理，未覆盖全部厂商与产品型号；所有参数与状态均为本次复核时点的信息，实际选型请以厂商最新规格书与供货确认为准。
